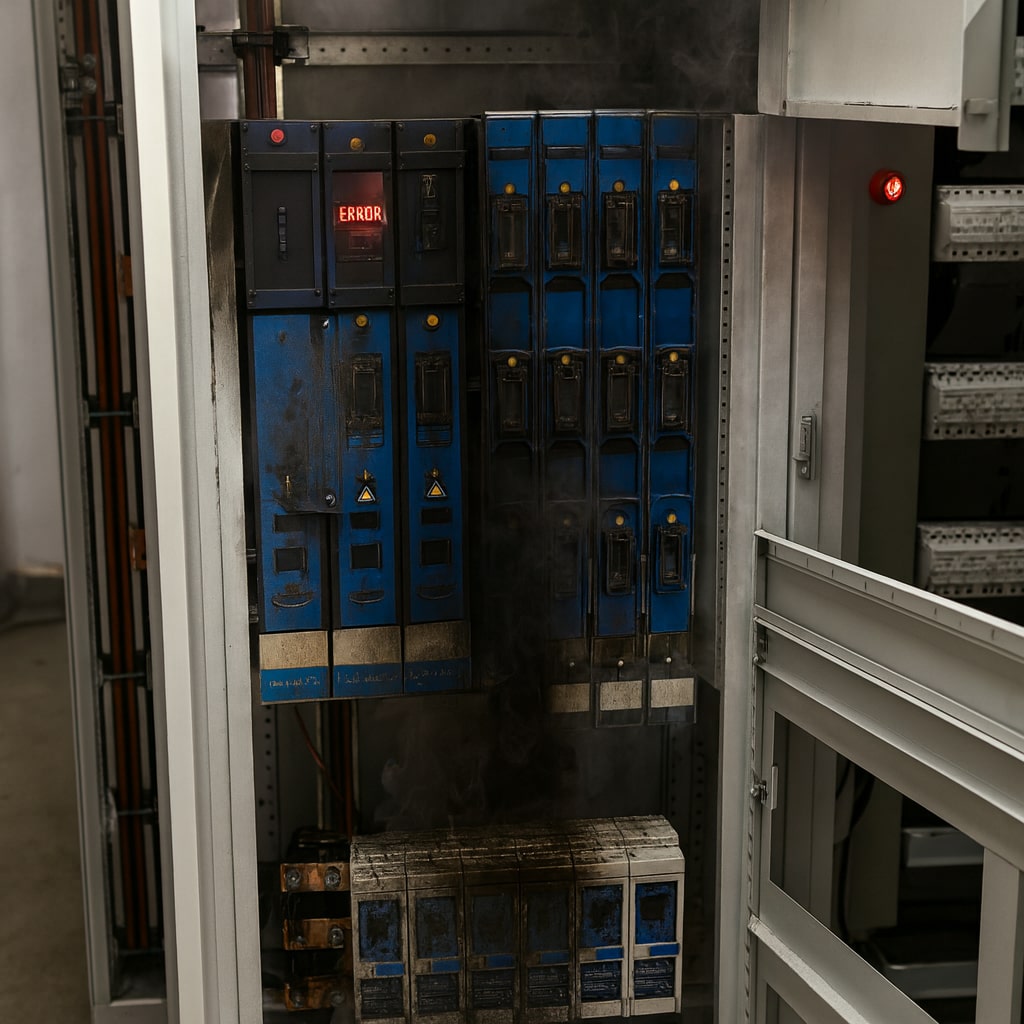

Jak ważna jest prawidłowa instalacja kompensatora? Błędy przy montażu kompensatora i skutuki złego projektu.

Źle zaprojektowany montaż kompensatora mocy biernej daje cztery skutki finansowe i techniczne jednocześnie: opłata OSD za ponadumowny pobór nadal pojawia się na fakturze, kondensatory degradują się w 2–4 lata zamiast 10–15 lat (PN-EN 60831-1/-2), styczniki palą się od prądów udarowych powyżej dopuszczalnych, a w skrajnym przypadku rezonans LC wybrzusza obudowę kondensatora i prowadzi do pożaru rozdzielnicy. Sześć błędów rozstrzyga o losie projektu: dobór z faktury bez analizatora klasy A, pominięcie THDi i dławików detuningowych, brak rezerwy mocy, przekompensowanie w godzinach nocnych, niezgodność szafy z PN-EN 61439 oraz brak rezystorów rozładowczych poniżej 75 V w 3 minuty. W tekście rozkładamy każdy błąd na mechanizm, koszt i sposób uniknięcia.

Zaktualizowano: 7 maja 2026 |
Opublikowano: 2 grudnia 2025

Czym jest kompensator mocy biernej i dlaczego jego instalacja ma znaczenie

Kompensator mocy biernej to urządzenie, które wstrzykuje moc bierną o przeciwnym znaku do mocy generowanej przez odbiorniki w obiekcie — silniki, transformatory, falowniki PV, oświetlenie LED. Cel: sprowadzić tgφ poniżej 0,4 (limit OSD) i obniżyć prąd pozorny S, który płynie przez transformator i kable zasilające. Prawidłowa instalacja decyduje o tym, czy kompensator obniża rachunek o 90–95% i wydłuża żywotność infrastruktury, czy odwrotnie — pogłębia problem, który miał rozwiązać.

Skala znaczenia jest mierzalna. Stawka bazowa 2026 dla taryfy nN, zgodnie z Komunikatem Prezesa URE nr 14/2026 z 26.03.2026 (cena referencyjna energii C_rk 2025 = 458,24 zł/MWh), wynosi około 1,3747 zł/kVArh netto; dla SN około 0,4582 zł/kVArh netto, dla WN-NN około 0,2291 zł/kVArh netto.¹ W rozliczeniu z faktury BROINSTAL z lutego 2025 stawka jednostkowa wyniosła 2,28 zł/kVArh — wartość ponad 45% wyższa niż w 2024. W zakładzie ze średnim poborem energii biernej rzędu 5 000 kVArh miesięcznie ponadumowny pobór kosztuje od kilku do kilkunastu tysięcy złotych miesięcznie. Każdy miesiąc opóźnienia z prawidłowym montażem to bezpośredni koszt operacyjny.

Rola kompensatora w poprawie współczynnika mocy cosφ i tgφ

Operator systemu dystrybucyjnego nalicza opłatę za ponadumowny pobór energii biernej indukcyjnej dopiero po przekroczeniu progu tgφ ≤ 0,4 (co odpowiada cosφ ≥ 0,93). Dla mocy biernej pojemnościowej zerową tolerancję — od pierwszej kVArh oddawanej do sieci. Prawidłowo dobrany kompensator sprowadza tgφ do przedziału 0,2–0,3 i utrzymuje cosφ na poziomie 0,98–0,99 niezależnie od cyklu produkcyjnego. To projektowy cel BROINSTAL — niżej niż wymagane 0,93 wynikające z limitu OSD i niżej niż branżowy standard 0,95, dzięki czemu obiekt zachowuje margines bezpieczeństwa nad progiem opłat.

Mechanikę rozliczeń, sposób interpretacji pozycji rozliczeniowych i przypadki, w których próg zostaje przekroczony bez wiedzy odbiorcy, opisaliśmy w artykule o tym, kiedy tgφ powoduje naliczanie opłat za energię elektryczną. Pełną zasadę działania samego kompensatora rozłożyliśmy na trzy kroki w tekście o zasadzie działania kompensatora mocy biernej.

Skutki źle zaprojektowanego montażu — czego nie chcesz zobaczyć w obiekcie

Cztery konsekwencje źle zaprojektowanego montażu pojawiają się równolegle, w tej kolejności czasowej: po 1–2 tygodniach niezerowa pozycja „ponadumowny pobór” wraca na fakturę OSD, po 1–3 miesiącach styczniki zaczynają wykazywać wypalenia styków, po 6–12 miesiącach kondensatory tracą pojemność do około 90% wartości znamionowej (kryterium wymiany według PN-EN 60831-1/-2), a w skrajnych przypadkach z wysokim THDi bez ochrony — rezonans LC prowadzi do wybrzuszenia obudowy i rozerwania kondensatora.

Skutek	Mechanizm	Czas wystąpienia	Koszt eksploatacyjny
Opłata OSD nadal naliczana	Niedobór mocy kompensacyjnej, brak rezerwy 20–30%, błędne stopniowanie	1–2 tygodnie po uruchomieniu	Pełna pozycja „ponadumowny pobór” w fakturze co miesiąc
Palenie styczników	Brak prelimitacji prądu, wysokie prądy udarowe przy załączaniu stopnia bez dławika	1–3 miesiące	Wymiana styczników (kilka tysięcy zł), przestoje serwisowe
Skrócenie żywotności kondensatorów	THDi powyżej 10% bez dławików detuningowych — prąd skuteczny przekracza wartość znamionową, dielektryk degraduje się termicznie	6–12 miesięcy do spadku pojemności poniżej 90% (kryterium PN-EN 60831-1/-2)	Wymiana baterii kondensatorów (kilkadziesiąt tysięcy zł), ROI niemożliwy
Rezonans LC i pożar rozdzielnicy	Częstotliwość własna układu kondensator-indukcyjność sieci pokrywa się z dominującą harmoniczną (5. lub 7.); prąd narasta 5–7× nominalny	Skrajne przypadki przy THDi powyżej 8% bez ochrony	Wymiana całej szafy, przestój zakładu, ryzyko utraty mienia

Każdy z tych skutków ma jedną wspólną przyczynę — pominięcie pomiarów analizatorem klasy A wg PN-EN 61000-4-30 przed projektem. Faktura OSD pokazuje skumulowane Qi i Qc za miesiąc, ale nie zawiera informacji o profilu dynamicznym obciążenia, harmonicznych prądu, asymetrii faz ani częstotliwościach rezonansowych. Kompensator dobrany na samej fakturze trafia we wskaźnik średni — i mija się z profilem, który decyduje o doborze technologii.

Faktura tego nie pokazuje.

Przekompensowanie i wzrost napięcia w sieci wewnętrznej

Przekompensowanie to sytuacja, w której bateria kondensatorów wstrzykuje do sieci więcej mocy biernej pojemnościowej, niż obiekt potrzebuje do neutralizacji indukcyjnej. Klasyczny scenariusz: bateria dobrana pod szczyt produkcji w nocy lub w weekend pracuje na biegu jałowym. Silników indukcyjnych jest mniej, ale stopnie kondensatorów oddają pełną Qc. Skutek widać na napięciu — rośnie powyżej wartości znamionowej, co przy progach ochronnych falowników PV (typowo 110% Un wg PN-EN 50549) wystarczy, żeby wyzwolić ochronę i wyłączyć instalację fotowoltaiczną. Drugi skutek finansowy: pozycja „rozliczenie energii biernej pojemnościowej” pojawia się na fakturze OSD od pierwszej kVArh — bez progu darmowego, jaki obowiązuje przy indukcyjnej.

Niezgodność szafy z PN-EN 61439 — niewidoczne ryzyko zwarcia

Norma PN-EN 61439 (która zastąpiła PN-EN 60439 w 2014 r.) wprowadziła dwuwarstwową weryfikację rozdzielnic niskiego napięcia: weryfikację konstrukcji (jednorazową dla typoszeregu rozdzielnic, Załącznik D PN-EN 61439-1, 13 cech do sprawdzenia) i weryfikację wyrobu (każdej sztuki przed oznaczeniem CE — pomiar ciągłości PE, rezystancji izolacji, próba dielektryczna, testy funkcjonalne). Szafa kompensacyjna budowana bez weryfikacji konstrukcji to wyrób o nieznanej wytrzymałości zwarciowej, niesprawdzonych odstępach izolacyjnych i niezweryfikowanych przyrostach temperatury.

Ryzyko praktyczne: przy zwarciu w torze głównym taka rozdzielnica może nie wytrzymać prądu szczytowego I_pk (typowo 2,1× I_cw) i ulec deformacji, a w skrajnych przypadkach — łukowi elektrycznemu. Dla szafy kompensacyjnej dodatkowo wchodzi w grę odpowiednia forma separacji wewnętrznej (typowo Forma 3b) — chroniąca przed przeniesieniem zwarcia między kondensatorami a aparaturą zabezpieczającą.

Sześć najczęstszych błędów przy montażu kompensatora

Sześć błędów technicznych decyduje statystycznie o losie projektu kompensacji w pierwszych 12 miesiącach eksploatacji. Są niezależne od skali obiektu, marki kompensatora i ceny wdrożenia — wynikają z pominięcia konkretnego etapu przygotowania. Każdy z nich ma jasny mechanizm fizyczny i sprawdzone rozwiązanie.

Błąd	Mechanizm	Skutek finansowy	Rozwiązanie
1. Dobór z faktury bez pomiarów analizatorem klasy A	Faktura zawiera średnie skumulowane wartości — nie pokazuje dynamiki, THDi, asymetrii faz, rezonansu	Niedobór lub przekompensowanie w pierwszych miesiącach, opłata OSD nadal naliczana	Pomiar 7 dni roboczych analizatorem klasy A wg PN-EN 61000-4-30, próbkowanie 200 ms
2. Pominięcie harmonicznych THDi i dławików detuningowych	Rezonans LC — prąd 5. lub 7. harmonicznej narasta 5–7× nominalny, dielektryk przegrzewa się	Wymiana baterii w 2–4 lata zamiast 10–15 lat (PN-EN 60831-1/-2), w skrajnych przypadkach pożar rozdzielnicy	Pomiar wg PN-EN 61000-4-7 (FFT 200 ms), dławiki 5,67% / 7% / 14% strojone pod dominującą harmoniczną
3. Brak rezerwy mocy 20–30%	Profil obciążenia rośnie po modernizacji (LED, PV, nowe linie) — kompensator nie pokrywa zapotrzebowania	Połowiczna kompensacja, ROI 18–24 mies. zamiast 6–12 mies.	Dobór z rezerwą 20–30% nad zmierzone zapotrzebowanie
4. Przekompensowanie w godzinach nocnych	Pasywna bateria w godzinach niskiego obciążenia oddaje pełną Qc — napięcie rośnie	Opłata OSD za pojemnościową od pierwszej kVArh, wyzwalanie ochrony falowników PV	Regulator z trybem nocnym, stopniowanie z krokami ≤ 25 kVAr lub przejście na SVG
5. Niezgodność szafy z PN-EN 61439	Brak weryfikacji konstrukcji (Załącznik D, 13 cech) — nieznana wytrzymałość zwarciowa I_cw, I_pk	Ryzyko deformacji szafy przy zwarciu, naruszenie podstawy oznaczenia CE	Weryfikacja konstrukcji + weryfikacja wyrobu każdej sztuki, forma separacji minimum 3b
6. Brak rezystorów rozładowczych poniżej 75 V w 3 minuty	Kondensator zachowuje ładunek elektrostatyczny po wyłączeniu — bezpośrednie zagrożenie życia personelu serwisowego	Wypadki przy serwisie, naruszenie PN-EN 60831-1/-2	Rezystory rozładowcze sprowadzające napięcie poniżej 75 V w czasie nie dłuższym niż 3 minuty, kontrola serwisowa

Pełen katalog błędów, z opisem konsekwencji finansowych i technicznych, zebraliśmy w artykule o najczęstszych błędach przy doborze kompensatora mocy biernej. W każdym z sześciu przypadków źródłem problemu nie jest kompensator jako urządzenie — jest nim projekt oparty na zgadywaniu zamiast na danych z analizatora klasy A.

Każdy etap ma swoją normę.

Mechanizm awarii kondensatora — od harmonicznej do pożaru

Rezonans LC nie uszkadza kondensatora natychmiast — to sekwencja kilku kroków, którą monitoring online wychwytuje na każdym etapie. Prąd 5. lub 7. harmonicznej narasta do 5–7-krotnej wartości znamionowej w stopniu bez dławika detuningowego. Wzrost prądu podnosi temperaturę dielektryka (folii polipropylenowej). Dielektryk degraduje się termicznie i wydziela gazy palne. Aktywuje się zabezpieczenie nadciśnieniowe kondensatora — widoczne jako wybrzuszenie obudowy lub zadziałanie wewnętrznego rozłącznika nadciśnieniowego (PN-EN 60831-1/-2). Przy braku reakcji obsługi: rozerwanie obudowy, łuk elektryczny, pożar rozdzielnicy. Każdy z tych etapów rejestruje monitoring prądu stopnia i temperatury szafy — dlatego zdalne alerty BROINSTAL pełnią funkcję pierwszej linii ochrony, zanim dojdzie do fizycznego uszkodzenia.

Znaczenie THDi i dławików detuningowych — kiedy obowiązkowe

THDi (Total Harmonic Distortion of Current) to wskaźnik zniekształceń prądu generowanych przez odbiorniki nieliniowe — falowniki, prostowniki, zasilacze impulsowe, oświetlenie LED bez aktywnego PFC. Próg krytyczny dla baterii kondensatorów to 5–8% — powyżej tego poziomu standardowe baterie bez dławików ochronnych są niedopuszczalne ze względu na ryzyko rezonansu z indukcyjnością sieci. Trzy stopnie tłumienia (5,67%, 7%, 14%) odpowiadają trzem różnym scenariuszom widmowym.

Stopień tłumienia	Częstotliwość strojenia	Dominująca harmoniczna w obiekcie	Typowe zastosowanie
5,67%	≈210 Hz	5. harmoniczna (250 Hz) dominująca	Środowiska z prostownikami 6-pulsowymi, falownikami silnikowymi
7%	≈189 Hz	5. i 7. harmoniczna mieszane (uniwersalny)	Standard przemysłowy — najczęściej stosowany w halach z napędami
14%	≈134 Hz	3. harmoniczna (150 Hz) z asymetrii jednofazowych obciążeń	Biurowce, obiekty z dużą ilością odbiorników 1-fazowych

Dobór konkretnego stopnia tłumienia zależy od dominującej harmonicznej zmierzonej analizatorem sieci — nie od katalogu producenta i nie od „standardu branżowego”. W zakładzie z 5. harmoniczną dominującą dławik 14% nie zadziała poprawnie, w biurowcu z 3. harmoniczną dławik 5,67% jest nieadekwatny. Dławiki detuningowe są obowiązkowe, gdy moc odbiorników nieliniowych przekracza około 20% mocy transformatora — to typowy próg, powyżej którego ryzyko rezonansu staje się statystycznie istotne.

Norma to minimum, nie cel.

Norma PN-EN 50160 określa dopuszczalne poziomy zniekształceń napięcia w sieci publicznej — w punkcie przyłączenia THDu nie powinno przekraczać 8% przez 95% tygodnia. Powyżej tego progu OSD może uznać obiekt za źródło zaburzeń i wystąpić o ograniczenie odbioru. Pełny przegląd zagrożeń wynikających z harmonicznych — od degradacji kondensatorów po awarie automatyki — opisaliśmy w artykule o wpływie kompensacji na bezpieczeństwo instalacji elektrycznej.

Procedura BROINSTAL — od audytu do uruchomienia

Bezpieczna kompensacja zaczyna się od pomiarów, nie od zamówienia kompensatora. Procedura BROINSTAL obejmuje siedem etapów, z których każdy wnosi inną warstwę informacji. Pominięcie któregokolwiek skutkuje projektem opartym na zgadywaniu i jednym z sześciu błędów montażowych z poprzedniej sekcji. Cykl od pierwszego kontaktu do raportu finalnego trwa typowo 3–6 tygodni; uruchomienie i optymalizacja parametrów regulatora — kolejne 1–2 tygodnie po dostawie szafy.

Etap	Zakres prac	Czas trwania	Wynik dla projektu
1. Bezpłatna analiza faktur OSD	Zestawienie pozycji „ponadumowny pobór” i „rozliczenie energii biernej pojemnościowej” z 12 miesięcy, identyfikacja sezonowości i wpływu modernizacji (LED, PV)	1–3 dni	Wstępna ocena potencjału redukcji opłat i typu mocy biernej dominującej w obiekcie
2. Pomiar analizatorem klasy A	Rejestracja Qi, Qc, tgφ, THDi, asymetrii faz i zapadów napięcia w pełnym tygodniu pracy obiektu, próbkowanie 200 ms wg PN-EN 61000-4-30	7–14 dni	Pełen profil dynamiczny obciążenia — podstawa wyboru technologii pasywna/aktywna
3. Analiza danych i interpretacja	Identyfikacja częstotliwości rezonansowych, dominujących harmonicznych, dynamiki cyklu produkcyjnego; klasyfikacja obciążeń (stabilne vs dynamiczne)	3–5 dni	Wybór stopnia tłumienia dławika detuningowego i typu kompensatora
4. Projekt techniczny kompensatora	Dobór mocy z rezerwą 20–30%, stopniowanie, dobór aparatury (styczniki AC-6b lub tyrystorowe), schemat 1-liniowy, weryfikacja zgodności z PN-EN 61439	5–10 dni	Dokumentacja projektowa zgodna z normą, lista BOM
5. Prefabrykacja szafy kompensacyjnej	Budowa na własnym zapleczu produkcyjnym, weryfikacja konstrukcji (Załącznik D PN-EN 61439-1) + weryfikacja wyrobu każdej sztuki, forma separacji minimum 3b	2–4 tygodnie (zależnie od mocy i specyfikacji)	Szafa z deklaracją CE, dokumentacją testów rutynowych
6. Montaż i uruchomienie	Instalacja w rozdzielnicy głównej obiektu, podłączenie obwodów wtórnych, parametryzacja regulatora, próby funkcjonalne (3-test beznapięciowości wg PN-EN 50110-1, pomiar I_Δn rezystorów rozładowczych)	1–3 dni roboczych	Kompensator pracujący na zadanym tgφ, protokół z uruchomienia
7. Monitoring online + serwis	Zdalne rejestrowanie tgφ, prądu stopni, temperatury szafy; alerty o anomaliach; pełny serwis 1× rocznie (lub 2× przy THDi powyżej 5%)	Ciągłe	Wczesne wykrywanie degradacji kondensatorów (6–12 miesięcy przed utratą pojemności poniżej 90%)

Audyt rozstrzyga w tydzień.

Etapy 1–3 mają charakter analityczny — gromadzą dane, na podstawie których powstaje projekt. Etapy 4–6 to wytwórstwo i wdrożenie. Etap 7 zabezpiecza inwestycję na 10–15 lat eksploatacji baterii kondensatorów (lub odpowiednio dłuższy okres dla SVG/ASVG). Pełną metodykę audytu i jego rolę w doborze kompensatora rozłożyliśmy w artykule o roli audytu energetycznego w doborze kompensatora mocy biernej.

Bezpłatna analiza faktur — punkt wejścia do współpracy

BROINSTAL prowadzi bezpłatną analizę faktur OSD jako pierwszy krok rozmowy z klientem. W 15 minut na podstawie zestawienia pozycji „ponadumowny pobór” i „rozliczenie energii biernej pojemnościowej” oraz znajomości profilu obiektu można wstępnie ocenić, czy kompensacja przyniesie oczekiwany zwrot. Dopiero po tej analizie sugerujemy pomiar analizatorem — gdy wstępna ocena pokazuje istotny potencjał redukcji opłat. Dla obiektów, w których pozycja energii biernej stanowi mniej niż 1% wartości faktury, kompensacja często nie ma uzasadnienia ekonomicznego, niezależnie od skali obiektu.

Norma PN-EN 61439 — co naprawdę oznacza zgodność szafy kompensacyjnej

Zgodność szafy kompensacyjnej z PN-EN 61439 wymaga jednoczesnego spełnienia dwóch warstw weryfikacji: weryfikacji konstrukcji (design verification — sprawdzenie typoszeregu rozdzielnic) i weryfikacji wyrobu (routine verification — sprawdzenie każdej sztuki przed oznaczeniem CE). Pominięcie którejkolwiek czyni z deklaracji CE dokument bez pokrycia technicznego. To rozróżnienie ma realne znaczenie eksploatacyjne — od niego zależy, czy szafa wytrzyma prąd zwarciowy w torze głównym i czy chroni personel przed przeniesieniem łuku.

Element weryfikacji	Weryfikacja konstrukcji (jednorazowo dla typoszeregu)	Weryfikacja wyrobu (każda sztuka przed CE)
Wytrzymałość zwarciowa	Test I_cw × 1 s (15–100 kA × 1 s) i I_pk (2,1× I_cw) zgodnie z Załącznikiem D PN-EN 61439-1	Inspekcja wizualna połączeń, momenty dynamometryczne
Przyrosty temperatury	Test cieplny lub obliczenia wg IEC/TR 60890 dla pełnego obciążenia I_n × RDF	—
Ochrona przeciwporażeniowa	Sprawdzenie ciągłości obwodu PE, izolacji, formy separacji wewnętrznej	Pomiar ciągłości PE (R ≤ 0,1 Ω, prąd ≥ 10 A); rezystancja izolacji ≥ 1 MΩ; próba dielektryczna 2,5 kV przez 1 s
Stopień ochrony IP / IK	Test mechaniczny IK i wnikania IP zgodnie z PN-EN 60529 / PN-EN 62262	Inspekcja uszczelek, dławików kablowych, dokręcenia drzwi
Kompatybilność elektromagnetyczna (EMC)	Test odporności na zakłócenia + ograniczenie emisji wg dyrektywy EMC 2014/30/UE	—
Testy funkcjonalne	—	Sprawdzenie pracy regulatora, sekwencji załączania stopni, działania zabezpieczeń, oznakowania

Szafa kompensacyjna wymaga też właściwej formy separacji wewnętrznej. Forma 1 (brak separacji) i Forma 2a/2b (separacja samych szyn głównych) nie są wystarczające w obiekcie przemysłowym z dynamicznymi obciążeniami i wysokimi prądami zwarciowymi. Standard BROINSTAL dla szaf kompensacyjnych to Forma 3b — separacja jednostek funkcyjnych i zacisków w osobnych przedziałach. Pozwala na serwis pojedynczej jednostki (np. wymianę kondensatora po degradacji) bez wyłączania pozostałych obwodów. W krytycznych procesach ciągłych (data center, szpitale, zakłady chemiczne) stosuje się Formę 4b — pełną swobodę serwisu online.

Każde odstępstwo od instrukcji producenta oryginalnego systemu obudów (np. ABB ArTu, Schneider Prisma, Siemens SIVACON) przenosi pełną odpowiedzialność za weryfikację konstrukcji na prefabrykator. BROINSTAL realizuje prefabrykację na własnym zapleczu produkcyjnym z pełną weryfikacją obu warstw — zarówno konstrukcji, jak i wyrobu każdej sztuki. Pełną mapę naszych usług prefabrykacyjnych opisaliśmy na stronie prefabrykacji rozdzielnic nN.

Bezpieczeństwo elektryczne — rezystory rozładowcze i procedura serwisu

Norma PN-EN 60831-1/-2 nakłada dwa twarde wymogi na każdą baterię kondensatorów mocy biernej. Pierwszy: rezystory rozładowcze sprowadzające napięcie na zaciskach poniżej 75 V w czasie nie dłuższym niż 3 minuty po odłączeniu od zasilania. Drugi: wewnętrzny rozłącznik nadciśnieniowy automatycznie odłączający kondensator przy degradacji termicznej dielektryka. Brak któregokolwiek z tych elementów to bezpośrednie zagrożenie życia personelu serwisowego.

Procedura LOTO chroni życie.

Procedura serwisowa BROINSTAL po odłączeniu zasilania kompensatora obejmuje:

1. Wyłącz wyłącznik główny i zabezpiecz go przed ponownym załączeniem (kłódka osobista pracownika serwisującego z unikatowym kluczem zgodnie z procedurą LOTO i normą PN-EN 50110-1 oraz ISO 14118).
2. Odczekaj minimum 5 minut przed pierwszym dotykiem zacisków — to margines bezpieczeństwa nad normatywnymi 3 minutami z PN-EN 60831-1, kompensujący starzenie rezystorów rozładowczych.
3. Sprawdź beznapięciowość detektorem zgodnie z PN-EN 50110-1 procedurą 3-test: test detektora na znanym źródle → pomiar na zaciskach kondensatora → ponowny test detektora. Brak tego kroku to najczęstsza przyczyna wypadków.
4. Uziemij i zewrzyj zaciski baterii (dla ostatecznego rozładowania resztkowego ładunku, opcjonalne dla nN, obowiązkowe dla SN/WN).
5. Osłoń sąsiednie części pod napięciem (innych obwodów rozdzielnicy poza serwisowanym).

Drugim wymaganym zabezpieczeniem są zabezpieczenia nadciśnieniowe wewnątrz każdego kondensatora. Widoczne jako wybrzuszenie obudowy, sygnalizują konieczność wymiany jednostki — kondensator zachowuje resztkową szczelność, ale traci pojemność znamionową i nie powinien wracać do eksploatacji. Pełen przegląd ryzyk i procedur bezpieczeństwa przy kompensacji opisaliśmy w artykule o wpływie kompensacji na bezpieczeństwo instalacji elektrycznej. Pełny serwis kompensatora — zakres, częstotliwość i wymagane uprawnienia personelu — rozłożyliśmy w tekście o serwisie kompensatorów mocy biernej.

Decision matrix — kiedy bateria pasywna, kiedy SVG, kiedy filtr aktywny

Wybór technologii kompensacji rozstrzyga się na trzech parametrach z audytu: dominujący typ mocy biernej (Qi / Qc / mieszany), dynamika obciążenia (stabilna / dynamiczna) i poziom THDi (poniżej 5% / 5–8% / 8–20% / powyżej 20%). Pomylenie technologii w obiekcie z określonym profilem kończy się jednym z sześciu błędów montażowych — bateria pasywna w obciążeniu dynamicznym redukuje opłaty o 30–40% zamiast 95–99%, klasyczna bateria w obiekcie z PV pogłębia przekompensowanie.

Profil obiektu	Dominująca moc bierna	Dynamika	THDi	Rekomendacja
Hala z silnikami klatkowymi w trybie ciągłym (pompy, sprężarki, wentylatory)	Qi	Stabilna	Poniżej 5%	Bateria stycznikowa AC-6b + kondensatory bez dławików
Zakład z napędami częstotliwościowymi (CNC, pompy z falownikami)	Qi z udziałem harmonicznych	Stabilna do średniej	5–15%	Bateria stycznikowa z dławikami detuningowymi 7%
Hala spawalnicza, prasy, walcownie, suwnice	Qi dynamiczne	Wysoka (cykl 1–5 s)	10–20%	Kompensator dynamiczny SVG/ASVG (czas reakcji < 10 ms)
Biurowiec, hotel, wspólnota mieszkaniowa	Mieszana (Qi + Qc)	Średnia	5–10%	Kompensator hybrydowy (baza pasywna + SVG) lub czysty SVG
Obiekt z fotowoltaiką powyżej 20 kWp	Qc w dzień, Qi w nocy	Dobowa zmiana kierunku	5–15%	SVG/ASVG z algorytmem dobowym pod profil PV
Centrum danych z UPS i precyzyjną klimatyzacją	Mieszana (Qi z HVAC + Qc z UPS)	Średnia	10–20%	SVG z symetryzacją faz lub hybryd z AHF
Hutnictwo z piecami łukowymi, przemysł elektroniki	Mieszana, silne harmoniczne	Bardzo wysoka	Powyżej 20%	Filtr aktywny (AHF) + SVG/ASVG

Decyzja technologiczna nie sprowadza się do ceny zakupu, lecz do ROI w cyklu życia. Bateria stycznikowa daje najniższy CAPEX, ale w obciążeniu dynamicznym redukuje opłaty o 30–40% — różnica między 30% a 95% w zakładzie ze spawarkami to typowo kilka tysięcy złotych miesięcznie po stronie OPEX, czyli koszt zakupu SVG pokrywa się z różnicą oszczędności w 12–24 miesiącach. W obiektach z PV, LED przyciemnionym lub UPS (mieszane Qi + Qc) SVG/ASVG jest praktycznie jedyną technologią, która neutralizuje oba typy mocy biernej z reakcją milisekundową. Pełny przegląd rodzajów kompensatorów wraz z listą urządzeń generujących moc bierną opisaliśmy w artykule o urządzeniach generujących moc bierną indukcyjną i pojemnościową.

Awaria nadciąga z opóźnieniem.

Najczęściej zadawane pytania — FAQ

Czy można dobrać kompensator mocy biernej tylko na podstawie faktury za prąd?

Nie. Faktura zawiera średnie skumulowane wartości Qi i Qc za okres rozliczeniowy, ale nie pokazuje dynamiki obciążenia, harmonicznych THDi, asymetrii faz ani częstotliwości rezonansowych. Rzetelny dobór wymaga pomiaru analizatorem klasy A wg PN-EN 61000-4-30 przez minimum 7 dni roboczych z próbkowaniem 200 ms — to jedyny sposób, żeby zarejestrować profil dynamiczny niezbędny do wyboru technologii (pasywna/aktywna) i stopnia tłumienia dławika detuningowego.

Co to jest przekompensowanie i dlaczego zagraża falownikom PV?

Przekompensowanie oznacza, że bateria kondensatorów oddaje do sieci więcej mocy pojemnościowej, niż indukcyjne odbiorniki obiektu mogą przyjąć. Skutkuje wzrostem napięcia w sieci wewnętrznej — przy progach ochronnych falowników PV (typowo 110% Un wg PN-EN 50549) wyzwala się ochrona i wyłącza instalacja fotowoltaiczna. Drugi skutek finansowy: pozycja „rozliczenie energii biernej pojemnościowej” pojawia się na fakturze OSD od pierwszej kVArh — bez progu darmowego, jaki obowiązuje przy indukcyjnej (tgφ ≤ 0,4).

Dlaczego dławiki detuningowe są obowiązkowe powyżej THDi 8%?

Harmoniczne prądu (najczęściej 5. lub 7.) wchodzą w interakcję z baterią kondensatorów i indukcyjnością sieci, tworząc obwód rezonansowy LC. Gdy częstotliwość własna układu pokrywa się z dominującą harmoniczną, prąd narasta wielokrotnie powyżej znamionowego — dielektryk kondensatorów przegrzewa się i degraduje termicznie. Próg krytyczny THDi to 5–8%; powyżej 8% standardowe baterie bez dławików ochronnych są niedopuszczalne. Dławik detuningowy 5,67% / 7% / 14% przesuwa częstotliwość własną poniżej najniższej znaczącej harmonicznej w obiekcie — wyklucza rezonans i chroni kondensatory.

Ile trwają pomiary potrzebne do prawidłowego doboru kompensatora?

Rekomendowany czas pomiaru to minimum 7 dni roboczych — pełny cykl produkcyjny obiektu obejmujący zarówno dni pracy, jak i weekend. Optymalnie 14 dni dla porównania tygodni roboczych. Analizator klasy A próbkuje co 200 ms i rejestruje równolegle: profil Qi i Qc, tgφ chwilowe, THDi (rozkład spektralny FFT 200 ms wg PN-EN 61000-4-7), asymetrię faz, zapady i wzrosty napięcia. Łączny czas usługi audytu od briefu do raportu finalnego to typowo 3–6 tygodni.

Czy szafa kompensacyjna musi być zgodna z PN-EN 61439?

Tak — PN-EN 61439 (zastąpiła wycofaną PN-EN 60439 w 2014 r.) jest podstawą oznaczenia CE dla rozdzielnic niskiego napięcia, w tym szaf kompensacyjnych. Norma wymaga dwuwarstwowej weryfikacji: weryfikacji konstrukcji (Załącznik D PN-EN 61439-1, jednorazowo dla typoszeregu — 13 cech do sprawdzenia, w tym wytrzymałość zwarciowa i przyrosty temperatury) i weryfikacji wyrobu (każdej sztuki — pomiar ciągłości PE, rezystancji izolacji, próba dielektryczna). Dla szaf kompensacyjnych rekomendowana forma separacji wewnętrznej to minimum 3b — chroniąca przed łukiem między kondensatorami a aparaturą zabezpieczającą.

Co oznaczają wymogi PN-EN 60831-1/-2 dla rezystorów rozładowczych?

Norma PN-EN 60831-1/-2 wymaga, aby każda bateria kondensatorów mocy biernej była wyposażona w rezystory rozładowcze sprowadzające napięcie na zaciskach poniżej 75 V w czasie nie dłuższym niż 3 minuty po odłączeniu od zasilania. Cel: bezpieczeństwo serwisu — kondensator zachowuje ładunek elektrostatyczny po wyłączeniu, dotknięcie naładowanej baterii grozi porażeniem. Drugim wymogiem jest wewnętrzny rozłącznik nadciśnieniowy automatycznie odłączający kondensator przy degradacji termicznej dielektryka. Brak któregokolwiek z tych elementów to bezpośrednie zagrożenie życia personelu serwisowego.

Jak często serwisować kompensator mocy biernej w obiekcie przemysłowym?

Standardowy interwał pełnego serwisu to raz w roku — Dobra Praktyka Inżynierska zgodna z wymogami art. 62 Prawa Budowlanego (przeglądy okresowe instalacji elektrycznej co najmniej raz na 5 lat; częstsze badania w obiektach przemysłowych (np. co 1–2 lata) to dobra praktyka eksploatacyjna, nie wymóg art. 62). W środowiskach wysokiego ryzyka — THDi powyżej 5%, podwyższona temperatura otoczenia, pylenie — interwał skraca się do 6 miesięcy. Oględziny wizualne co 3–6 miesięcy. Pełny serwis wykonują osoby z uprawnieniami SEP G1 (E) eksploatacyjnymi; wystawienie orzeczenia o stanie technicznym wymaga uprawnień G1 (D) dozorowych. Symptom awarii — ponowne pojawienie się niezerowej pozycji „ponadumowny pobór” na fakturze obiektu z kompensatorem — to bezpośredni sygnał do natychmiastowego przeglądu.

Ile wynosi rezerwa mocy projektowa kompensatora?

Standardowa rezerwa to 20–30% nad zmierzone bieżące zapotrzebowanie z analizatora klasy A. Cel: pokrycie naturalnego wzrostu obciążenia w cyklu życia obiektu — dochodzą nowe linie produkcyjne, modernizacja oświetlenia na LED, rozbudowa serwerowni, nowe maszyny. Każda z tych zmian podnosi pobór mocy biernej. Kompensator dobrany „na styk”, bez rezerwy, w pierwszym roku eksploatacji zwykle przestaje wystarczać — pojawia się połowiczna kompensacja z dalszą pozycją „ponadumowny pobór” na fakturze. ROI wydłuża się z planowanych 6–12 miesięcy do 18–24 miesięcy lub dłużej.

Jaki czas reakcji ma SVG w porównaniu do baterii stycznikowej?

Bateria stycznikowa AC-6b reaguje w 5–60 sekundach na zmianę zapotrzebowania na moc bierną — czas obejmuje pomiar regulatora, wybór stopnia i mechaniczne załączenie stycznika. Bateria z łącznikami tyrystorowymi reaguje w 20–100 ms. Kompensator dynamiczny SVG/ASVG (mostek IGBT, sterowanie DSP, regulacja bezstopniowa) reaguje w czasie poniżej 10 ms. W zakładzie ze spawarkami punktowymi, zgrzewarkami lub maszynami CNC (cykl pracy 1–2 sekundy) tylko SVG nadąża za cyklem produkcyjnym — bateria stycznikowa „nigdy nie trafia” w bieżące zapotrzebowanie, redukcja opłat sięga 30–40%, podczas gdy SVG osiąga 95–99%.

Czy kompensator mocy biernej zwiększa bezpieczeństwo instalacji elektrycznej?

Tak — pod warunkiem prawidłowego doboru i instalacji. Prawidłowo zaprojektowany kompensator obniża prąd pozorny S, łagodzi zapady napięcia podczas rozruchów dużych silników, redukuje straty Joule’a w kablach i transformatorze (proporcjonalnie do kwadratu prądu), eliminuje opłatę OSD za ponadumowny pobór. Źle dobrany — wprowadza rezonans, przegrzewa kondensatory, podnosi napięcie ponad nominalne i wyzwala ochronę falowników PV. Granica między jednym a drugim przebiega w trzech miejscach: pomiar THDi analizatorem klasy A, ocena dynamiki obciążenia, dobór technologii (bateria pasywna z dławikami / kompensator hybrydowy / SVG-ASVG). Wszystkie trzy decyzje wymagają danych z audytu — nie szacunków z faktury.
