Jak moc bierna wpływa na wysoki rachunek za prąd?

Wysokie rachunki za prąd to codzienność wielu firm – nie tylko tych największych, ale również mniejszych zakładów usługowych, biur, obiektów handlowych i wspólnot mieszkaniowych. Choć najczęściej uwagę zwracamy na stawki za energię czynną, coraz większe znaczenie mają opłaty za energię bierną – niewidoczną gołym okiem, ale silnie wpływającą na finalny koszt zasilania obiektu. W wielu przypadkach przedsiębiorcy nie mają nawet świadomości, że ich instalacja elektryczna generuje nadmiar tej mocy, co prowadzi do dodatkowych opłat, nieefektywnej pracy urządzeń i strat energetycznych.

Energia bierna – zarówno indukcyjna, jak i pojemnościowa – nie jest zużywana do wykonywania pracy, ale umożliwia prawidłowe działanie wielu urządzeń. Problem pojawia się wtedy, gdy jej poziom przekracza dopuszczalne limity określone przez dostawcę energii. Wówczas pojawiają się opłaty za ponadumowny pobór, które mogą sięgać nawet kilkudziesięciu procent wartości całkowitego rachunku za prąd.

Z tego artykułu dowiesz się, czym dokładnie jest moc bierna i jakie urządzenia ją generują. Wyjaśnimy, dlaczego jej obecność w instalacji wpływa na efektywność energetyczną, co to jest współczynnik tg φ i cos φ, oraz jak obliczane są opłaty za jej nadmiar. Omówimy również wpływ instalacji fotowoltaicznych na moc bierną – w tym problem generowania energii biernej pojemnościowej przez falowniki PV. Co najważniejsze, pokażemy skuteczne sposoby, jak zredukować koszty związane z energią bierną – od modernizacji urządzeń, przez analizę zużycia w czasie rzeczywistym, aż po wdrożenie kompensacji mocy biernej, której koszt zwraca się nierzadko w kilka miesięcy.

Zrozumienie tego zagadnienia to pierwszy krok do realnych oszczędności i poprawy efektywności energetycznej w Twojej firmie. Przejdźmy zatem do omówienia podstaw: Jak moc bierna wpływa na wysoki rachunek za prąd?

Masz instalację PV i dziwnie wysokie rachunki za prąd?
Dowiedz się, jak falowniki generują opłaty za moc bierną »
BROINSTAL wdroży rozwiązanie, które rozliczy się samo.

Czym jest moc bierna i dlaczego generuje koszty?

Moc bierna to składnik energii elektrycznej, który – choć nie wykonuje bezpośrednio pracy użytecznej – jest niezbędny do działania wielu urządzeń w instalacjach przemysłowych, usługowych czy komercyjnych. Odpowiada za wytwarzanie i podtrzymywanie pól magnetycznych (w silnikach, transformatorach) i elektrycznych (w kondensatorach, zasilaczach). Działa w tle, ale jej nadmiar przekłada się bezpośrednio na obciążenie sieci i zwiększone rachunki za energię.

W Polsce przedsiębiorstwa są rozliczane nie tylko za zużycie energii czynnej (kWh), lecz także za ponadumowny pobór energii biernej (kVArh), którego źródłem są najczęściej nieoptymalnie działające instalacje. Gdy przekroczony zostaje określony w umowie współczynnik mocy (tg φ lub cos φ), dostawca nalicza opłaty za tzw. moc bierną – mogące stanowić nawet kilkadziesiąt procent całkowitego rachunku.

Brak kontroli nad tą mocą oznacza nie tylko wyższe opłaty, ale też gorszą jakość energii w instalacji i ryzyko przeciążeń czy awarii. Dlatego identyfikacja źródeł mocy biernej i ich kompensacja to dziś obowiązek każdego nowoczesnego przedsiębiorstwa.

Różnice między mocą bierną indukcyjną a pojemnościową

Moc bierna dzieli się na dwa główne typy: indukcyjną i pojemnościową. Zrozumienie różnic między nimi jest kluczowe dla prawidłowego rozliczania zużycia energii i zapobiegania nadmiarowym opłatom.

• Moc bierna indukcyjna powstaje w urządzeniach wykorzystujących cewki, jak silniki, transformatory czy piece indukcyjne. Pobierają one z sieci energię potrzebną do wytwarzania pól magnetycznych. To najczęściej występujący typ mocy biernej w przemyśle.
• Moc bierna pojemnościowa z kolei jest generowana przez urządzenia z kondensatorami i elementami o dużej pojemności elektrycznej – np. oświetlenie LED, zasilacze impulsowe, długie linie kablowe, falowniki PV. Tego typu energia „oddawana” jest do sieci, co również może powodować naliczanie opłat.

W praktyce każda instalacja może wytwarzać oba rodzaje mocy biernej jednocześnie. Największe problemy pojawiają się, gdy ich proporcje są zaburzone – wtedy współczynnik tg φ przekracza dozwolone wartości, a zakład energetyczny nalicza opłaty. Odpowiednio dobrana kompensacja pozwala je zrównoważyć i zminimalizować koszty.

Jakie urządzenia generują moc bierną?

Źródła mocy biernej są powszechne w każdej instalacji. Do głównych „winowajców” zalicza się:

• Silniki elektryczne – obecne w wentylatorach, pompach, sprężarkach, klimatyzatorach.
• Transformatory – stosowane do zmiany napięcia, zwłaszcza w dużych zakładach.
• Oświetlenie LED z zasilaczami impulsowymi – typowe źródło mocy biernej pojemnościowej.
• Zasilacze UPS i falowniki – generujące zaburzenia i pojemnościową moc bierną.
• Długie linie kablowe – których pojemność elektryczna generuje moc bierną, zwłaszcza przy dużych odległościach.
• Fotowoltaika – falowniki PV mogą wytwarzać nadmiar mocy pojemnościowej, zwłaszcza przy niskim poborze energii czynnej.

Często instalacje są tak zbudowane, że urządzenia te działają jednocześnie, wzmacniając efekt negatywny. Bez monitorowania parametrów sieci, trudne jest określenie, który z komponentów generuje największy problem. Dlatego pomiar i audyt są pierwszym krokiem do optymalizacji.

Wpływ mocy biernej na efektywność energetyczną

Nadmierna moc bierna obniża efektywność energetyczną instalacji na kilka sposobów. Przede wszystkim:

• Zwiększa obciążenie sieci – przepływająca bezproduktywnie energia blokuje miejsce, które mogłaby zająć energia czynna.
• Powoduje straty przesyłowe – dłuższe kable, transformatory i inne elementy instalacji tracą energię w formie ciepła.
• Zwiększa ryzyko zakłóceń – np. wzrost harmonicznych, skoki napięć, awarie wrażliwego sprzętu.
• Zaburza pracę urządzeń – np. automatyki przemysłowej, falowników, systemów IT.
• Prowadzi do szybszego zużycia komponentów – przez przeciążenia, grzanie się przewodów i transformatorów.

Efektywność energetyczna to dziś kluczowy element konkurencyjności przedsiębiorstwa. Każda złotówka zaoszczędzona na energii to bezpośredni zysk – a ograniczenie mocy biernej i poprawa współczynnika mocy to najskuteczniejsze narzędzia optymalizacyjne.

Opłaty za energię bierną – skąd się biorą?

Choć energia bierna nie wykonuje pracy użytkowej, jej nadmiar powoduje realne koszty – zarówno dla operatora sieci, jak i dla odbiorcy końcowego. Zakłady energetyczne muszą utrzymywać odpowiednią jakość i stabilność zasilania, a nadmiar energii biernej obciąża infrastrukturę przesyłową, zwiększa straty energii oraz zmniejsza przepustowość sieci.

W związku z tym, dostawcy energii naliczają opłaty za ponadumowny pobór energii biernej, gdy poziom tej mocy przekracza ustalone w umowie limity. Najczęściej jest to wartość współczynnika tg φ (tangens fi) lub cos φ – jeśli wartość tg φ przekracza 0,4, zaczynają obowiązywać dodatkowe naliczenia.

Opłaty te są rozliczane oddzielnie dla mocy biernej indukcyjnej i pojemnościowej. Dla firm, które nie kontrolują lub nie kompensują tej mocy, miesięczne koszty mogą sięgać nawet 30–40% całkowitego rachunku za energię. W niektórych przypadkach suma ta przekracza tysiące złotych miesięcznie.

Masz dość wysokich rachunków za prąd i niezrozumiałych opłat za energię bierną?
Zamów bezpłatną analizę tg φ i kosztów energii biernej »
Dowiedz się, które urządzenia generują straty i jak je wyeliminować!

Nie wiesz, od czego zacząć?
Poznaj nasze rozwiązania kompensacyjne – statyczne, dynamiczne, dla PV »
Skorzystaj z doświadczenia BROINSTAL – dobierzemy technologię, która zacznie oszczędzać od pierwszego miesiąca!

Chcesz porozmawiać z doradcą?
Skontaktuj się z nami – zaplanuj inwestycję krok po kroku »
Zadzwoń lub napisz – przygotujemy ofertę dopasowaną do Twojej instalacji.

Opłata za energię bierną a przekroczenie limitu tg φ

Współczynnik tg φ (tangens fi) to kluczowy parametr w rozliczeniach za energię bierną. Określa on stosunek mocy biernej do czynnej – im wyższy, tym większy udział energii biernej w całkowitym zużyciu. W taryfach dystrybucyjnych dla firm najczęściej stosowanym limitem jest tg φ ≤ 0,4.

Jeśli współczynnik ten przekracza wartość graniczną, oznacza to, że instalacja pobiera zbyt dużo mocy biernej w stosunku do mocy czynnej. Efekt? Naliczane są opłaty za każdy kVArh ponad ustalony limit. W przypadku energii biernej pojemnościowej – opłata dotyczy już każdej jednostki zużytej energii, nie tylko tej ponadumownej.

Warto pamiętać, że nie wszystkie systemy monitorujące energię pokazują tg φ wprost – czasem trzeba obliczyć go na podstawie danych o mocy biernej i czynnej. Dlatego audyt i pomiary są kluczowe, aby zidentyfikować problem zanim pojawią się nieoczekiwane koszty.

Współczynnik tg φ i współczynnik mocy (cos φ) – znaczenie dla rachunku

W kontekście rozliczeń energii biernej, najważniejsze są dwa współczynniki:

• tg φ (tangens fi) – stosunek mocy biernej do czynnej. Im wyższy, tym więcej mocy biernej w instalacji. Przekroczenie wartości 0,4 generuje opłaty.
• cos φ (cosinus fi) – określa efektywność wykorzystania energii. Im bliżej 1, tym lepsze wykorzystanie mocy czynnej. Dla wartości poniżej 0,9 najczęściej zaczynają obowiązywać kary umowne lub dodatkowe naliczenia.

Te dwa współczynniki są powiązane – wzrost tg φ oznacza spadek cos φ. W praktyce, gdy instalacja działa nieefektywnie (np. przy dużej ilości urządzeń indukcyjnych lub LED), tg φ rośnie, a cos φ spada. Efektem są nie tylko wyższe rachunki, ale również pogorszenie jakości energii i zwiększona awaryjność urządzeń.

Dlatego wiele firm decyduje się na wdrożenie układów kompensacji, które utrzymują tg φ poniżej 0,4 i cos φ powyżej 0,9, co pozwala uniknąć kosztów i poprawić stabilność zasilania.

Opłaty za energię bierną indukcyjną i pojemnościową

Rozliczenia za energię bierną w Polsce różnią się w zależności od jej rodzaju:

• Indukcyjna – opłaty naliczane są dopiero po przekroczeniu limitu, zazwyczaj tg φ > 0,4. Oznacza to, że do pewnego poziomu zużycie energii biernej indukcyjnej jest „wliczone” w umowę.
• Pojemnościowa – opłaty są naliczane za każdą jednostkę (kVArh) niezależnie od poziomu – nawet minimalna ilość oddanej energii pojemnościowej generuje koszty. To bardzo istotne dla firm z dużym udziałem oświetlenia LED, falowników, UPS-ów czy fotowoltaiki.

Co więcej, opłaty za energię bierną pojemnościową są często wyższe niż za indukcyjną, bo stanowią większe zagrożenie dla stabilności sieci i jakości energii. Warto zatem monitorować oba typy energii i wdrażać kompensację dwutorową – zarówno pojemnościową, jak i indukcyjną.

Jakie są skutki nadmiernego poboru mocy biernej?

Nadmierny pobór mocy biernej wpływa negatywnie nie tylko na finanse, ale też na funkcjonowanie całej instalacji. Przede wszystkim:

• Wzrost opłat – pojawiają się dodatkowe koszty na fakturze za energię (czasem nawet kilkadziesiąt procent więcej).
• Obniżenie jakości zasilania – nadmiar energii biernej prowadzi do zaburzeń napięcia i zwiększenia poziomu harmonicznych.
• Zwiększone ryzyko awarii – szczególnie w przypadku czułych urządzeń elektronicznych, automatyki przemysłowej czy systemów informatycznych.
• Szybsze zużycie infrastruktury – przewody, transformatory i inne elementy sieci są dodatkowo obciążane.
• Niższa efektywność energetyczna – moc czynna (czyli ta, która wykonuje pracę) jest mniej efektywnie wykorzystywana.

W dłuższej perspektywie skutki te oznaczają większe nakłady na serwis, przestoje produkcyjne i spadek niezawodności instalacji.

Przekroczenie limitu tg φ i mocy umownej

Dwa podstawowe wskaźniki, których przekroczenie generuje opłaty to:

• W polskich taryfach dystrybucyjnych (np. PGE, Tauron, Energa) opłaty za energię bierną indukcyjną są naliczane dopiero po przekroczeniu wartości tg φ = 0,4.
• Dla energii biernej pojemnościowej opłaty są naliczane już od pierwszej jednostki (kVArh) – niezależnie od tg φ.
• moc umowna – jest to ustalona z operatorem sieci maksymalna moc czynna, jaką można pobierać. Przekroczenie jej również generuje dodatkowe koszty, choć formalnie nie ma związku z mocą bierną – obie sytuacje jednak często występują razem, zwłaszcza w źle zoptymalizowanych instalacjach.

Brak systemu monitorowania lub analiza tylko miesięcznych faktur uniemożliwia wykrycie przekroczeń w czasie rzeczywistym. To powoduje, że firma płaci „po fakcie”, zamiast zapobiegać stratom.

Dodatkowe koszty na rachunku za prąd

Opłaty za energię bierną pojawiają się na fakturze jako osobne pozycje – zwykle nazwane „energia bierna pojemnościowa/indukcyjna” lub „opłata za ponadumowny pobór mocy biernej”. Ich wysokość zależy od:

• ilości przekroczeń (kVArh),
• obowiązującej taryfy dystrybucyjnej,
• rodzaju mocy biernej (pojemnościowa często droższa).

W przypadku dużych obiektów produkcyjnych, biurowych lub wspólnot mieszkaniowych, miesięczny koszt tych opłat może sięgać kilku tysięcy złotych. Co ważne – są to koszty, których można uniknąć bez wpływu na procesy produkcyjne, stosując odpowiednie rozwiązania techniczne.

Przeciążenie infrastruktury i straty energetyczne

Oprócz bezpośrednich kosztów finansowych, nadmiar mocy biernej prowadzi do technicznych konsekwencji dla całej instalacji:

• Większe prądy płynące przez sieć – co przekłada się na większe straty energii w postaci ciepła.
• Przeciążenie transformatorów i linii przesyłowych – obniża ich żywotność, zwiększa koszty serwisowe i inwestycyjne.
• Utrata stabilności napięcia – w szczególności w instalacjach z dużym udziałem fotowoltaiki lub z rozproszonymi obciążeniami.
• Podatność na awarie – wrażliwe urządzenia szybciej ulegają uszkodzeniom przy zbyt wysokich wahaniach parametrów sieci.

Z punktu widzenia zarządcy obiektu, administratora wspólnoty czy dyrektora technicznego w zakładzie – skuteczne ograniczenie mocy biernej to nie tylko niższy rachunek, ale przede wszystkim zabezpieczenie infrastruktury przed nieprzewidzianymi stratami.

Jak instalacje fotowoltaiczne wpływają na moc bierną?

Choć fotowoltaika (PV) to synonim nowoczesności i oszczędności, w praktyce może przyczyniać się do problemów związanych z mocą bierną. Gdy instalacja PV produkuje energię czynną, budynek zużywa mniej prądu z sieci. To oznacza, że maleje mianownik we wzorze tg φ, co może powodować sztuczne podniesienie tego współczynnika, nawet jeśli moc bierna się nie zmienia.

Efekt? Z pozoru energooszczędna inwestycja może generować opłaty za energię bierną, szczególnie w dni o wysokiej produkcji PV i niskim poborze energii czynnej z sieci. Dodatkowo niektóre falowniki PV same w sobie mogą wpływać na bilans mocy biernej, zwłaszcza jeśli nie mają odpowiedniej konfiguracji lub są stosowane w instalacjach >50 kW.

Dlatego projektując instalację fotowoltaiczną, należy przewidzieć jej wpływ na tg φ i cos φ, a w razie potrzeby zastosować kompensację mocy biernej – statyczną lub aktywną.

Generowanie mocy biernej pojemnościowej przez falowniki PV

Falowniki w systemach PV to zaawansowane urządzenia energoelektroniczne, które poza konwersją prądu stałego (DC) na przemienny (AC), mogą generować moc bierną pojemnościową. Dzieje się tak zwłaszcza w stanie jałowym, przy niskim poborze mocy czynnej lub gdy falownik nie jest odpowiednio skonfigurowany.

Nowoczesne falowniki mogą zostać zaprogramowane do kompensacji mocy biernej – ale odbywa się to kosztem mocy czynnej, co obniża produkcję energii do własnych potrzeb lub do sieci. W dodatku w przypadku małych instalacji (<50 kW) zwykle nie stosuje się funkcji kompensacji, by nie naruszać norm jakości energii.

Problem pogłębia się, gdy instalacja PV działa równolegle z urządzeniami generującymi moc bierną (np. LED, UPS). Wówczas może dojść do przekroczenia współczynnika tg φ, mimo że instalacja teoretycznie „oddaje” energię do sieci. To typowy przykład „pułapki energetycznej”, która wymaga dokładnego monitorowania parametrów.

Linie kablowe i ich udział w generowaniu mocy biernej

Długie i rozbudowane linie kablowe w instalacjach wewnętrznych mają swoje pojemności elektryczne – i właśnie ta zjawiskowa pojemność kabli może prowadzić do powstawania mocy biernej pojemnościowej. Zjawisko to występuje szczególnie:

• w instalacjach o dużej długości przewodów,
• przy zastosowaniu wielu równoległych linii zasilających,
• gdy przewody są niewykorzystane, ale pod napięciem.

Wbrew pozorom, problem ten dotyczy nie tylko przemysłu, ale także nowoczesnych biurowców, hal handlowych czy wspólnot mieszkaniowych z rozbudowaną infrastrukturą elektryczną. Skutkiem może być wzrost wartości tg φ i nieoczekiwane opłaty za moc bierną, mimo braku widocznych źródeł.

W rozwiązaniu tego problemu pomocne są audyty energetyczne, które identyfikują pasywne źródła mocy biernej i pozwalają je wyeliminować poprzez np. instalację kompensatorów pojemnościowych.

Prowadzisz zakład przemysłowy lub halę produkcyjną?
Sprawdź, ile możesz zaoszczędzić na kompensacji mocy biernej »
Zoptymalizuj zużycie energii i obniż tg φ już dziś – inwestycja, która zwraca się w kilka miesięcy.

Czy prosumenci płacą za energię bierną?

Tak, choć nie zawsze są tego świadomi. W przypadku instalacji prosumenckich (czyli wytwarzających energię na własne potrzeby), opłaty za moc bierną mogą pojawić się, gdy:

• wartość współczynnika tg φ przekracza dopuszczalny próg (zwykle 0,4),
• instalacja PV generuje nadmiar mocy biernej pojemnościowej (np. przez falownik),
• występują inne źródła mocy biernej w instalacji (np. LED, UPS, automatyka).

Operatorzy sieci naliczają opłaty za ponadumowny pobór mocy biernej pojemnościowej nawet wtedy, gdy prosument oddaje do sieci energię czynną. Co więcej, w niektórych przypadkach możliwe jest jednoczesne oddawanie energii czynnej i płacenie za energię bierną, co z punktu widzenia użytkownika może być zaskakujące.

Z punktu widzenia prawa, prosument ma takie same obowiązki w zakresie jakości zasilania jak każdy odbiorca – dlatego też coraz częściej zaleca się im wdrażanie monitoringu zużycia energii i analizę tg φ, zwłaszcza w większych instalacjach.

Jak ograniczyć koszty związane z mocą bierną?

Skuteczne ograniczenie kosztów wynikających z mocy biernej nie wymaga rewolucji w instalacji – kluczowe jest podejście systemowe: diagnoza, optymalizacja i monitorowanie. W pierwszym etapie warto przeprowadzić audyty energetyczne, które pomogą ustalić źródła mocy biernej i oszacować jej poziom. Następnie wdraża się konkretne działania, takie jak:

• modernizacja urządzeń (np. wymiana starych silników na energooszczędne),
• instalacja kompensatorów mocy biernej (w kolejnych sekcjach),
• stały monitoring i zarządzanie parametrami sieci,
• optymalizacja rozkładu obciążeń i wyłączanie zbędnych linii kablowych.

Wdrożenie tych działań pozwala nie tylko uniknąć opłat za energię bierną, ale również zwiększyć żywotność urządzeń i poprawić stabilność zasilania. To inwestycja, która szybko się zwraca – zarówno finansowo, jak i operacyjnie.

Modernizacja urządzeń elektrycznych

Jednym z najprostszych sposobów redukcji mocy biernej jest wymiana przestarzałych urządzeń na nowsze, o wyższej klasie energetycznej i lepszych parametrach. Kluczowe obszary modernizacji to:

• Silniki elektryczne – nowoczesne silniki klasy IE3 lub IE4 mają mniejsze zapotrzebowanie na moc bierną indukcyjną.
• Oświetlenie – zastąpienie starych świetlówek LED-ami o wysokiej sprawności, przy jednoczesnym sprawdzeniu ich zasilaczy.
• UPS i zasilacze impulsowe – dobór urządzeń z niższym współczynnikiem generacji mocy biernej pojemnościowej.

Warto przy tym pamiętać, że modernizacja sprzętu powinna być poprzedzona pomiarem i analizą tg φ, by dokładnie określić wpływ danego urządzenia na bilans energetyczny.

Zarządzasz obiektem z rozbudowaną automatyką lub LED?
Zainstaluj kompensator i popraw stabilność zasilania »
Zabezpiecz sprzęt, ogranicz awarie i oszczędzaj – bez przestojów.

Systemy zarządzania i monitorowania energii

Bez informacji nie ma kontroli – dlatego ciągły monitoring parametrów elektrycznych jest kluczowy w każdej instalacji, która dąży do optymalizacji zużycia energii. Systemy zarządzania energią (EMS – Energy Management Systems) pozwalają:

• na bieżąco śledzić wartości tg φ, cos φ, moc czynną i bierną,
• identyfikować momenty przekroczeń i ich źródła,
• analizować dane w ujęciu godzinowym, dziennym, miesięcznym,
• automatycznie reagować na nieprawidłowości (np. poprzez sterowanie kompensatorami).

Dzięki temu firma zyskuje pełną kontrolę nad zużyciem i jakością energii, co przekłada się na konkretne oszczędności i zwiększenie niezawodności procesów.

Analizator energii TCM BOX – kontrola w czasie rzeczywistym

Jednym z praktycznych narzędzi wykorzystywanych do kontroli mocy biernej jest analizator energii TCM BOX. To kompaktowe urządzenie, które:

• mierzy i rejestruje parametry elektryczne w czasie rzeczywistym,
• identyfikuje źródła mocy biernej w instalacji,
• umożliwia zdalny dostęp do danych i raportów przez aplikację lub panel WWW,
• pozwala na szybką reakcję w przypadku przekroczeń tg φ.

TCM BOX to szczególnie cenne rozwiązanie dla firm, które nie dysponują zaawansowanym systemem BMS, a chcą skutecznie kontrolować koszty energii – również w instalacjach z fotowoltaiką, falownikami czy złożoną automatyką.

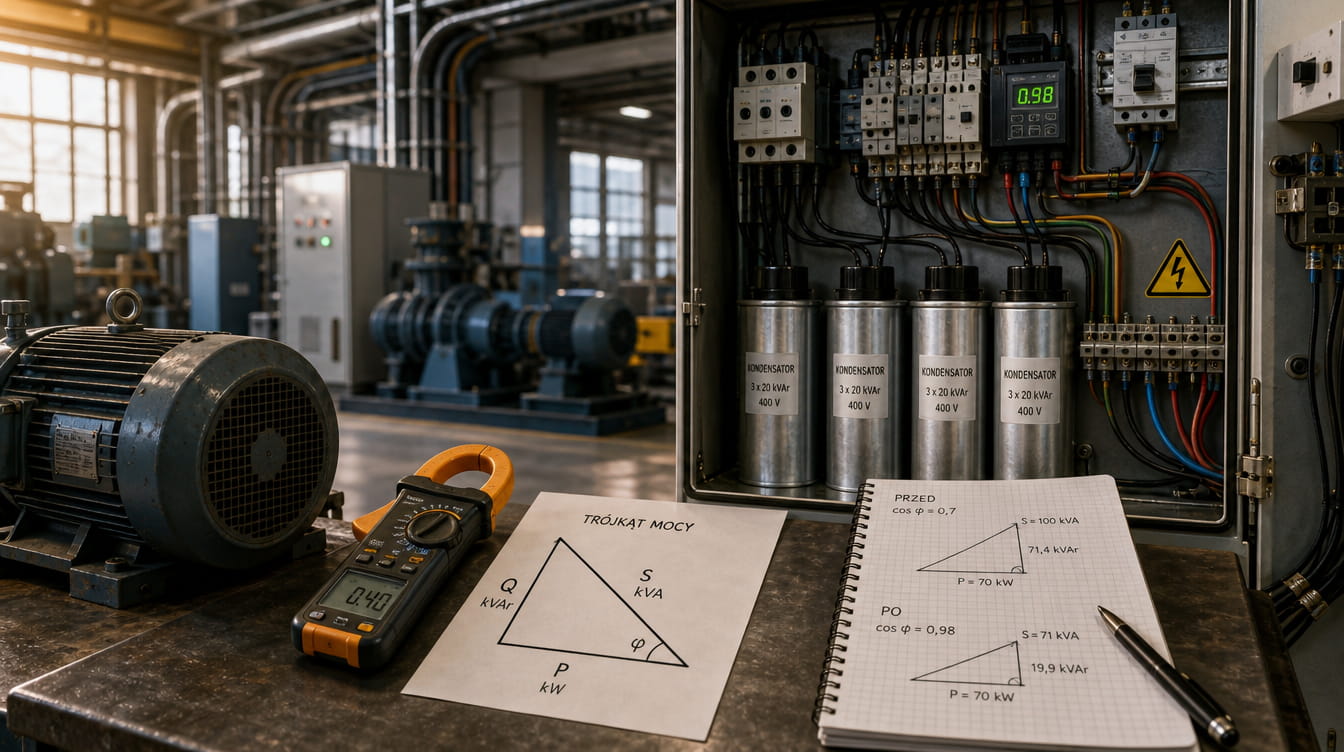

Kompensacja mocy biernej jako sposób na obniżenie rachunków

Kompensacja mocy biernej to najskuteczniejsze narzędzie redukcji kosztów związanych z jej poborem. W skrócie polega na instalacji urządzeń, które wytwarzają przeciwny rodzaj mocy biernej do tej obecnej w instalacji – w celu jej neutralizacji. Dzięki temu współczynnik tg φ obniża się poniżej krytycznej wartości 0,4, a opłaty za energię bierną przestają być naliczane.

W praktyce kompensacja nie tylko zmniejsza rachunki za prąd, ale też:

• odciąża infrastrukturę (transformatory, linie przesyłowe),
• poprawia jakość zasilania i stabilność napięcia,
• zwiększa efektywność energetyczną całej instalacji.

Dla wielu firm to inwestycja, która zwraca się w kilka–kilkanaście miesięcy. Co więcej, odpowiednio dobrany układ kompensacyjny działa automatycznie, bez angażowania personelu.

Na czym polega kompensacja mocy biernej?

Kompensacja to proces bilansowania mocy biernej – pojemnościowej lub indukcyjnej – za pomocą urządzeń generujących przeciwny jej typ. Jeśli w instalacji przeważa moc bierna indukcyjna (np. z silników), stosuje się baterie kondensatorów. Jeśli pojemnościowa (np. z LED, PV, UPS), używa się dławików indukcyjnych lub aktywnej kompensacji.

Kompensacja może być realizowana na kilka sposobów:

• statycznie – dla określonych, stałych obciążeń,
• automatycznie – z płynnym dostosowaniem do warunków pracy,
• aktywne systemy kompensacji – z mikroprocesorowym sterowaniem w czasie rzeczywistym.

Kluczem do skuteczności jest precyzyjna analiza parametrów instalacji i dobór odpowiednich urządzeń – temat ten zostanie rozwinięty w kolejnych sekcjach.

Rodzaje kompensacji: indywidualna, grupowa, centralna

Kompensacja mocy biernej może być realizowana na różnych poziomach instalacji – w zależności od struktury sieci, rodzaju obciążeń i oczekiwanych efektów:

Kompensacja indywidualna

Stosowana bezpośrednio przy odbiornikach (np. silnikach). Najprostsza technicznie i bardzo skuteczna, ale wymaga wielu punktów instalacji. Sprawdza się tam, gdzie urządzenia pracują cyklicznie lub stale.

Kompensacja grupowa

Dotyczy sekcji instalacji z kilkoma odbiornikami o podobnym profilu obciążenia (np. linia produkcyjna). Pozwala zredukować liczbę urządzeń kompensujących przy zachowaniu wysokiej skuteczności.

Kompensacja centralna

Zainstalowana na poziomie głównego rozdzielacza. Idealna do kompensacji całkowitego bilansu mocy biernej budynku. Najczęściej stosowana w połączeniu z systemem automatycznej regulacji.

Optymalne efekty osiąga się często poprzez hybrydowe podejście – łączenie kompensacji centralnej z indywidualną w najbardziej obciążonych punktach.

Jak działa kompensacja mocy biernej pojemnościowej i indukcyjnej?

Zasada działania kompensacji jest oparta na fizycznym zjawisku znoszenia się przeciwnych rodzajów mocy biernej:

• Jeśli instalacja generuje moc bierną indukcyjną (przesunięcie fazowe prądu za napięciem), kompensuje się ją mocą pojemnościową – czyli instalując baterie kondensatorów, które „wyprzedzają” prąd względem napięcia.
• Jeśli dominuje moc bierna pojemnościowa (typowe dla PV i LED), kompensuje się ją mocą indukcyjną – stosując dławiki kompensacyjne, które „opóźniają” prąd.

W przypadku instalacji z dynamicznymi obciążeniami (np. z falownikami), stosuje się aktywne kompensatory mocy biernej, które analizują parametry sieci w czasie rzeczywistym i wytwarzają dokładnie taką moc bierną, jaka jest potrzebna do kompensacji – zarówno indukcyjną, jak i pojemnościową.

To rozwiązanie najdroższe, ale też najbardziej uniwersalne – szczególnie polecane dla instalacji z PV i dużą zmiennością obciążeń.

Urządzenia do kompensacji mocy biernej

Wybór odpowiednich urządzeń do kompensacji mocy biernej zależy od charakterystyki instalacji, rodzaju mocy biernej i sposobu jej zmienności. Najczęściej stosowane są:

• Baterie kondensatorów – stosowane do kompensacji mocy biernej indukcyjnej; mogą pracować statycznie (na stałe włączone) lub dynamicznie (z przełączanymi sekcjami).
• Dławiki kompensacyjne – przeznaczone do neutralizacji mocy biernej pojemnościowej; coraz częściej wykorzystywane w budynkach z dużą ilością oświetlenia LED lub falownikami PV.
• Kompensatory aktywne (SVG, APF) – nowoczesne urządzenia, które analizują parametry sieci i dynamicznie generują potrzebną moc bierną w czasie rzeczywistym.

Nowoczesne systemy często łączą te elementy w kompleksowe układy kompensacyjne, dostosowujące się do zmiennych warunków pracy i umożliwiające precyzyjne utrzymanie tg φ na poziomie wymaganym przez dystrybutora energii.

Baterie kondensatorów i dławiki indukcyjne

Baterie kondensatorów to najbardziej rozpowszechnione rozwiązanie do kompensacji mocy biernej indukcyjnej. Składają się z modułów kondensatorów przełączanych za pomocą styczników lub tyrystorów. Ich zalety to:

• prosta konstrukcja,
• niskie koszty zakupu i eksploatacji,
• szybki zwrot inwestycji (często poniżej 12 miesięcy).

Z kolei dławiki kompensacyjne stanowią odwrotność baterii kondensatorów – generują moc bierną indukcyjną i są stosowane głównie tam, gdzie występuje nadmiar energii pojemnościowej (np. instalacje PV, LED, UPS). Montuje się je najczęściej w formie kompensatorów pojemnościowych, szczególnie w biurowcach i nowoczesnych centrach danych.

Aktywne kompensatory mocy – dynamiczne rozwiązania

Aktywne kompensatory mocy biernej (np. SVG – Static Var Generator) to najnowocześniejsze i najbardziej elastyczne rozwiązania. W przeciwieństwie do pasywnych baterii, nie polegają na przełączaniu fizycznych sekcji, ale na elektronicznej generacji odpowiedniego rodzaju mocy biernej.

Ich zalety:

• kompensacja zarówno mocy pojemnościowej, jak i indukcyjnej,
• błyskawiczna reakcja na zmiany obciążenia,
• możliwość filtracji harmonicznych i stabilizacji napięcia.

Choć droższe od klasycznych baterii, aktywne kompensatory są niezastąpione w instalacjach z dużą dynamiką obciążeń i wysokimi wymaganiami jakościowymi – jak zakłady produkcyjne, centra danych czy budynki z dużą ilością PV.

Dobór odpowiedniego urządzenia do instalacji

Dobór urządzeń kompensacyjnych nie może być przypadkowy – musi opierać się na szczegółowej analizie energetycznej instalacji. Kluczowe kroki to:

1. Pomiary mocy czynnej i biernej – najlepiej w ujęciu godzinowym, przez co najmniej 7 dni.
2. Określenie charakteru mocy biernej – czy przeważa indukcyjna, pojemnościowa, czy występują obie.
3. Ocena zmienności obciążeń – stałe, cykliczne czy dynamiczne.
4. Sprawdzenie możliwości technicznych montażu – miejsce w rozdzielni, wentylacja, dostępność zasilania.

Na podstawie tych danych dobiera się:

• moc układu kompensacyjnego (kVAr),
• typ urządzeń (bateria, dławik, kompensator aktywny),
• sposób sterowania (manualne, automatyczne, mikroprocesorowe).

Zły dobór może nie tylko nie przynieść oszczędności, ale nawet zaszkodzić instalacji – dlatego warto skorzystać z doradztwa technicznego i audytu energetycznego.

Opłacalność inwestycji w kompensację

Kompensacja mocy biernej to inwestycja, która w większości przypadków zwraca się błyskawicznie – pod warunkiem odpowiedniego doboru i montażu urządzeń. Opłacalność zależy od:

• wysokości opłat za energię bierną (z faktur),
• rodzaju mocy biernej (pojemnościowa droższa),
• struktury zużycia energii i współczynnika tg φ,
• skali instalacji i obciążeń.

W typowej firmie, gdzie miesięczne opłaty za energię bierną sięgają 1000–5000 zł, koszt kompensacji może się zwrócić już po 3–12 miesiącach. Dodatkowo poprawia się stabilność pracy urządzeń i wydłuża ich żywotność.

Opłacalność kompensacji mocy biernej – kiedy się zwraca?

Czas zwrotu zależy głównie od dwóch czynników:

• poziomu opłat za energię bierną przed wdrożeniem,
• kosztu całkowitego inwestycji (urządzenia, montaż, projekt).

Dla małych i średnich firm zazwyczaj wynosi 6–18 miesięcy, a w przypadku dużych zakładów produkcyjnych – czasem zaledwie kilka miesięcy. Warto też dodać, że wiele firm traktuje kompensację jako element polityki ESG i poprawy efektywności energetycznej, co przekłada się na lepszy wizerunek i dostęp do finansowania.

Korzyści finansowe wynikające z kompensacji

Korzyści z wdrożenia kompensacji mocy biernej to nie tylko mniejsze rachunki za prąd. To również:

• brak opłat za ponadumowny pobór mocy biernej – nawet do 40% rachunku,
• mniejsze straty przesyłowe i niższe zużycie energii czynnej,
• wydłużona żywotność urządzeń i infrastruktury,
• lepsza jakość energii – mniej awarii i skoków napięć,
• możliwość zwiększenia mocy przyłączeniowej bez inwestycji w sieć.

W efekcie – poprawia się nie tylko bilans finansowy, ale też bezpieczeństwo energetyczne przedsiębiorstwa.

Regulacje prawne i taryfy dotyczące energii biernej

Zasady rozliczania energii biernej w Polsce wynikają zarówno z przepisów prawa krajowego, jak i szczegółowych zapisów taryf dystrybucyjnych zatwierdzanych przez Prezesa Urzędu Regulacji Energetyki. Kluczowym dokumentem w tym zakresie jest Rozporządzenie Ministra Gospodarki z dnia 4 maja 2007 r. w sprawie szczegółowych warunków funkcjonowania systemu elektroenergetycznego (Dz.U. 2007 nr 93 poz. 623, z późn. zm.), które w swojej znowelizowanej wersji z 2011 roku precyzuje obowiązki odbiorców energii w zakresie utrzymywania odpowiedniego współczynnika mocy oraz określa warunki, w których możliwe jest naliczanie opłat za przekroczenie ustalonych limitów. Zgodnie z rozporządzeniem, odbiorca zobowiązany jest do utrzymania tg φ nie większego niż 0,4 (czyli cos φ nie mniejszego niż ok. 0,93). Przekroczenie tej wartości skutkuje naliczeniem opłat za tzw. ponadumowny pobór energii biernej, co znajduje swoje bezpośrednie odzwierciedlenie w taryfach dystrybucyjnych publikowanych przez operatorów systemów dystrybucyjnych (OSD), takich jak PGE, Tauron, Enea czy Energa. Taryfy te precyzują stawki za każdą jednostkę energii biernej (kVArh) – oddzielnie dla energii biernej indukcyjnej i pojemnościowej. W praktyce koszty ponosi ten, kto przekracza dopuszczalne limity – są to najczęściej przedsiębiorcy, wspólnoty mieszkaniowe, zarządcy biurowców i inne podmioty zużywające energię w sposób bardziej złożony niż standardowy odbiorca indywidualny. Warto podkreślić, że prosument, czyli właściciel mikroinstalacji fotowoltaicznej, również może być objęty obowiązkiem kompensacji mocy biernej i ponosić z tego tytułu opłaty, jeśli przekracza określone wartości współczynnika tg φ – niezależnie od tego, że produkuje energię czynną. Regulacje te mają na celu ochronę jakości energii w sieci elektroenergetycznej, ograniczenie strat przesyłowych i utrzymanie stabilności zasilania, dlatego ich przestrzeganie leży zarówno w interesie operatorów, jak i samych odbiorców końcowych.

Co to jest energia bierna i dlaczego za nią płacimy?

Energia bierna nie wykonuje pracy użytecznej, ale jest niezbędna do działania urządzeń. Jej nadmiar obciąża sieć i generuje dodatkowe opłaty, dlatego operatorzy naliczają koszty za przekroczenia.

Jakie są dopuszczalne wartości współczynnika tg φ?

Najczęściej stosowanym limitem w Polsce jest tg φ ≤ 0,4. Przekroczenie tej wartości skutkuje naliczeniem opłat za ponadumowny pobór mocy biernej.

Czym różni się energia bierna indukcyjna od pojemnościowej?

Energia bierna indukcyjna powstaje głównie w silnikach i transformatorach, natomiast pojemnościowa – w falownikach, zasilaczach LED i liniach kablowych. Oba typy mogą powodować opłaty, ale pojemnościowa częściej generuje koszty już od pierwszej jednostki.

Czy instalacje fotowoltaiczne powodują wzrost opłat za energię bierną?

Tak, szczególnie przy niskim poborze energii czynnej i dużej produkcji PV. Falowniki mogą generować moc bierną pojemnościową, podnosząc współczynnik tg φ.

Kto ponosi koszty za energię bierną?

Koszty ponoszą odbiorcy przekraczający dopuszczalne limity tg φ – najczęściej firmy, wspólnoty, zakłady produkcyjne i prosumenci z większymi instalacjami PV.

Jak zmniejszyć rachunki za energię bierną?

Najskuteczniejsze metody to modernizacja urządzeń, bieżący monitoring parametrów sieci i zastosowanie kompensacji mocy biernej dopasowanej do charakterystyki instalacji.

Co to jest kompensacja mocy biernej?

To proces równoważenia energii biernej przez generowanie przeciwnych wartości – pojemnościowych lub indukcyjnych. Dzięki temu unika się opłat i poprawia jakość zasilania.

Czy prosumenci też płacą za moc bierną?

Tak, jeśli ich instalacja przekracza limit tg φ lub oddaje nadmiar mocy biernej pojemnościowej – mimo produkcji energii czynnej, mogą otrzymać opłaty za energię bierną.

Jak działa analizator energii TCM BOX?

Urządzenie mierzy w czasie rzeczywistym parametry energii, pozwalając wykrywać źródła mocy biernej i podejmować działania zapobiegawcze, zanim pojawią się opłaty.

Jak szybko zwraca się inwestycja w kompensację mocy biernej?

Czas zwrotu zależy od skali opłat, ale w wielu przypadkach nakłady inwestycyjne zwracają się w ciągu kilku do kilkunastu miesięcy.

Jak obliczane są opłaty za energię bierną w Polsce?

Opłaty są naliczane na podstawie współczynnika tg φ lub cos φ. Gdy tg φ przekracza 0,4, pojawiają się dopłaty za moc bierną – oddzielnie dla energii indukcyjnej i pojemnościowej.

Czy każda instalacja generuje energię bierną?

Tak, każda instalacja elektryczna – niezależnie od wielkości – wytwarza pewien poziom energii biernej, ponieważ wiele urządzeń technicznych wymaga jej do prawidłowego działania. Problem pojawia się dopiero wtedy, gdy jej ilość przekracza dopuszczalne limity określone przez operatora, co prowadzi do naliczania opłat.

Dlaczego energia bierna pojemnościowa bywa bardziej kosztowna niż indukcyjna?

Opłaty za energię bierną pojemnościową są często wyższe, ponieważ ten rodzaj mocy oddawany jest do sieci i destabilizuje jej parametry. Co więcej, za pojemnościową naliczane są opłaty już od pierwszej jednostki, bez progów tolerancji, co szczególnie dotyka odbiorców z falownikami, LED-ami i rozległą infrastrukturą kablową.

Jak sprawdzić, czy moja instalacja przekracza limit tg φ?

Najlepszym rozwiązaniem jest zastosowanie analizatora energii, który mierzy parametry elektryczne w czasie rzeczywistym. Alternatywnie, można sprawdzić faktury od dystrybutora – często zawierają one informacje o przekroczeniach i naliczeniach opłat za moc bierną.

Czy można całkowicie wyeliminować koszty za energię bierną?

Tak, ale tylko przy zastosowaniu odpowiednich metod kompensacji mocy biernej, które są dostosowane do typu i charakterystyki instalacji. W niektórych przypadkach możliwe jest zredukowanie kosztów do zera – jednak wymaga to dokładnego audytu energetycznego i właściwego doboru technologii.
