Kompensacja mocy biernej

Kompensacja mocy biernej pozwala na lepsze wykorzystanie infrastruktury energetycznej. Obniża tgφ, czyli poprawia współczynnik mocy (cosφ), co oznacza, że energia elektryczna jest wykorzystywana bardziej efektywnie. Z sieci płynie mniejszy prąd, więc mniej obciążone są przyłącze, transformator i kable, a straty mocy czynnej maleją.

Profesjonalna kompensacja mocy biernej wpływa na poprawę jakości energii elektrycznej w sieci. Maleją spadki napięcia, a w układach z dławikami ochronnymi (odstrajającymi) bateria kondensatorów jest chroniona przed rezonansem z harmonicznymi. Dzięki temu zasilane urządzenia działają stabilniej, co ma szczególne znaczenie w przypadku sprzętu wrażliwego na zmiany parametrów zasilania, takiego jak serwery, komputery czy maszyny produkcyjne.

Profesjonalnie wykonany układ kompensacji mocy biernej zmniejsza ryzyko awarii urządzeń elektrycznych. Ograniczenie nadmiaru mocy biernej poprawia jakość energii dostarczanej do odbiorników, co redukuje ryzyko przeciążeń, przegrzewania i – w konsekwencji – kosztownych uszkodzeń urządzeń.

• PV zmniejsza pobór mocy czynnej z sieci → wzrost tgφ.
• Klimatyzacja, pompy ciepła, wentylacja – źródła mocy biernej.
• U odbiorców rozliczanych za energię bierną brak kompensatora może powodować naliczanie opłat mimo „samowystarczalności energetycznej”.

• Czasowo włączane oświetlenie LED – zasilacze w czuwaniu pobierają moc bierną pojemnościową.
• Automatyka szlabanów, systemy kamer i domofonów.
• Niepozorne zużycie czynne, a tgφ może być wysoki – przy umowie z rozliczeniem energii biernej oznacza to realne opłaty.

• Projektory, tablice multimedialne, komputery – moc bierna pojemnościowa.
• Oświetlenie LED, wentylacja, serwery – działają także po godzinach pracy.
• Bez stałego nadzoru technicznego brak kompensacji bywa długo niezauważony.

• Sterylizatory, autoklawy, pompy infuzyjne, a przy nich zasilacze UPS – niektóre z nich są źródłem mocy biernej pojemnościowej.
• Klimatyzacja strefowa – sprężarki i wentylatory w czasie pracy pobierają moc bierną indukcyjną.
• Obiekty bywają małe, ale z rozbudowaną elektroniką.

• Oświetlenie boisk, systemy nagłośnienia, automatyka basenowa.
• Część urządzeń pracuje poza godzinami szczytu – udział mocy biernej może wtedy rosnąć.
• Duże rozproszenie źródeł – trudności w manualnym wykrywaniu problemów.

Moc bierna jest składową energii elektrycznej, która podtrzymuje pola magnetyczne i elektryczne w urządzeniach z uzwojeniami i kondensatorami. Nie wykonuje pracy użytecznej – nie napędza maszyn, nie wytwarza ciepła ani światła – ale jest niezbędna do wytworzenia pola magnetycznego w silnikach i transformatorach. W zasilaczach elektronicznych (UPS, LED) powstaje jako skutek uboczny ich filtrów. Problem zaczyna się, gdy mocy biernej jest zbyt dużo w stosunku do mocy czynnej. Nadmiar obciąża sieć, zwiększa straty przesyłowe, powoduje spadki napięcia i przyspiesza zużycie transformatorów. Z perspektywy klienta to przede wszystkim koszt – opłata OSD za energię bierną doliczona do każdej faktury. Moc bierna pojawia się w dwóch formach:

• Indukcyjna (Qi) – generowana przez silniki elektryczne, transformatory, spawarki, sprężarki, dławiki, lampy wyładowcze. Dominuje w zakładach przemysłowych i warsztatach.
• Pojemnościowa (Qc) – generowana przez fotowoltaikę, oświetlenie LED, zasilacze UPS, falowniki, długie linie kablowe nN. Może dominować w biurowcach, centrach danych i obiektach po modernizacji oświetlenia.

Każda z nich wymaga innej technologii kompensacji. Dlatego pierwszym krokiem są zawsze pomiary analizatorem sieci – bez nich dobór urządzenia jest zgadywanką.

Nadmiar mocy biernej nie wynika z intensywnego zużycia energii ani z przestarzałego sprzętu. Często największe opłaty generują obiekty, które wyglądają na nowoczesne i energooszczędne. Próg tgφ wynika z rozporządzenia taryfowego oraz warunków przyłączenia i umowy dystrybucyjnej – jego przekroczenie skutkuje dodatkowymi opłatami za energię bierną indukcyjną, niezależnie od wysokości poboru mocy czynnej. Konkretne sytuacje, w których pojawiają się opłaty za moc bierną:

• Energooszczędne instalacje LED – zasilacze opraw pobierają moc bierną pojemnościową, której baterie kondensatorów nie skompensują. Po wymianie świetlówek na LED na fakturze może pojawić się pozycja „energia bierna pojemnościowa”.
• Obiekty z fotowoltaiką – PV produkuje energię czynną, ale instalacja nadal generuje moc bierną. Maleje mianownik, rośnie tgφ, pojawia się opłata mimo własnej produkcji prądu.
• Wstrzymana produkcja, niskie zużycie czynne – wentylatory, windy, automatyka, monitoring i serwerownie pracują dalej. Moc bierna płynie, mocy czynnej brakuje, tgφ rośnie.
• Centra danych i biurowce z rozbudowaną elektroniką – UPS, serwery, klimatyzacja precyzyjna i zasilacze impulsowe to dominujące źródło Qc.
• Wspólnoty z windami i garażami podziemnymi – silniki wind, oddymianie, oświetlenie LED na klatkach i w garażach pracują 24/7. Mieszany profil Qi + Qc.
• Obiekty z klimatyzacją, pompami ciepła, agregatami chłodniczymi – sklepy spożywcze, gastronomia, piekarnie, siłownie, baseny, gabinety medyczne i kosmetyczne. Stałe obciążenie generuje stabilną opłatę za Qi.
• Stacje ładowania samochodów elektrycznych – szybkie ładowarki DC powodują gwałtowne wahania tgφ. Bez kompensatora dynamicznego opłaty narastają nawet w trybie czuwania.
• Fotowoltaika ze źle dobranymi falownikami – falownik bez kompensacji Qc oddaje moc bierną do sieci, co OSD rozlicza od pierwszej kVArh.

W każdym z tych przypadków firma płaci za energię, której nie zużywa w sensie użytecznym. Każdą sytuację potwierdza analiza faktury i pomiary parametrów sieci.

Kompensacja redukuje opłaty OSD niemal do zera i poprawia jakość zasilania w całym obiekcie. Mierzalne efekty pojawiają się od pierwszej faktury po uruchomieniu kompensatora.

• Opłata za energię bierną bliska zera – pozycje „indukcyjna” i „pojemnościowa” przy prawidłowym doborze spadają niemal do zera. Dla średnich firm to oszczędność rzędu kilkuset do kilku tysięcy złotych miesięcznie. Dla zakładów przemysłowych – kilkadziesiąt tysięcy.
• Stabilne napięcie – kompensacja redukuje spadki napięcia przy rozruchach silników, ogranicza resety PLC i awarie automatyki.
• Mniejsze obciążenie kabli i transformatorów – niższy prąd pobierany z sieci oznacza mniejsze straty Joule’a i wolniejsze zużycie infrastruktury.
• Wydłużona żywotność sprzętu – czysta jakość energii chroni serwery, falowniki PV, urządzenia medyczne i przemysłowe sterowniki.
• Większy zapas obciążalności przyłącza – kompensacja zmniejsza prąd pobierany z sieci i moc pozorną, więc zwiększa zapas obciążalności przyłącza (w kVA). Moc umowna pozostaje wielkością czynną i jej obniżenie wymaga osobnego wniosku do operatora.
• Lepsze wskaźniki ESG – mniejsze straty energetyczne przekładają się na niższy ślad węglowy obiektu.

W rozliczeniach 2026 zwrot z inwestycji następuje zwykle po około 9–18 miesiącach. W obiektach z wysokimi opłatami przedwdrożeniowymi – szybciej.

Realizujemy pełen cykl – od bezpłatnej analizy faktury po monitoring online uruchomionego kompensatora. Każdy etap mamy in-house: audyt, projekt, prefabrykacja na własnym zapleczu we Wrocławiu, montaż, serwis. Łączny czas od decyzji do uruchomienia: 5–8 tygodni.

1. Bezpłatna analiza faktury za energię

Wystarczy 15 minut rozmowy telefonicznej i przesłana faktura za prąd. Sprawdzamy obecność opłat za energię bierną indukcyjną i pojemnościową, wartość tgφ, taryfę i potencjał oszczędności. Analiza nie wymaga wizyty na obiekcie i jest całkowicie bezpłatna.

2. Pomiary analizatorem sieci

Analizator klasy A (zgodny z normą IEC 61000-4-30) podpięty do rozdzielnicy głównej rejestruje przez 7–14 dni:

• profil mocy czynnej i biernej w czasie rzeczywistym,
• tgφ w cyklu dobowym i tygodniowym,
• poziom harmonicznych (THD),
• spadki napięcia, mikroprzerwy, asymetrię.

Pomiary wykonujemy bezpłatnie dla klientów przygotowujących wdrożenie.

3. Projekt techniczny i dobór technologii

Na podstawie pomiarów dobieramy jedno z pięciu rozwiązań:

• Baterie kondensatorów – dla stabilnych obciążeń indukcyjnych z niskimi harmonicznymi.
• Dławiki kompensacyjne – dla obiektów z PV, LED, zasilaczami impulsowymi (kompensacja Qc).
• Kompensatory dynamiczne SVG / ASVG – dla obciążeń zmiennych, mieszanych Qi + Qc i środowisk z harmonicznymi.
• Dławiki ochronne (odstrajające) – chronią baterie kondensatorów w instalacjach z THD powyżej 5%.
• Rozwiązania hybrydowe – kompensacja centralna w rozdzielnicy głównej + lokalne kompensatory przy newralgicznych odbiornikach.

Projekt obejmuje schemat elektryczny, dobór mocy biernej do skompensowania, listę komponentów i orientacyjne ROI.

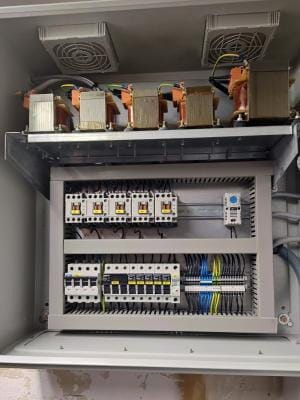

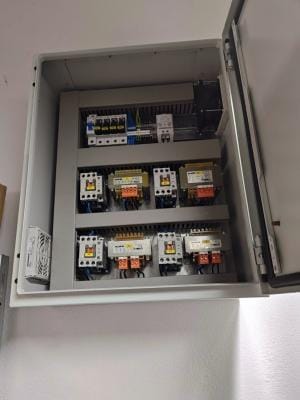

4. Prefabrykacja szafy kompensacyjnej

Szafę budujemy na własnym zapleczu produkcyjnym we Wrocławiu, zgodnie z normą PN-EN 61439. Każda rozdzielnica przechodzi pełne testy odbiorcze (wytrzymałość napięciowa, ciągłość obwodu ochronnego, rezystancja izolacji, test funkcjonalny) przed dostarczeniem na obiekt.

5. Montaż i uruchomienie

W 95% przypadków instalacja kompensatora nie wymaga ingerencji w istniejącą rozdzielnicę. Wystarczy dostęp do głównej rozdzielnicy lub miejsca przyłączenia. Montaż realizujemy w oknie czasowym uzgodnionym z klientem – często weekendem lub nocą, by nie wstrzymywać produkcji. Po wpięciu w instalację parametryzujemy regulator i uruchamiamy kompensator.

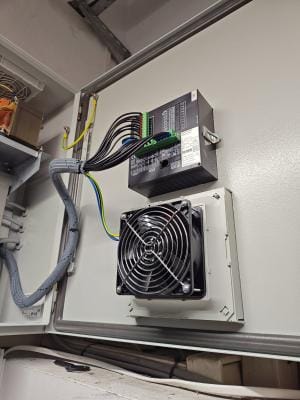

6. Monitoring online i serwis

Zdalny monitoring śledzi pracę kompensatora 24/7 – alertuje o usterkach, wahaniach, zużyciu kondensatorów. Umowa serwisowa zapewnia czas reakcji do 24 godzin. Standardowa gwarancja: 24 miesiące na rozdzielnicę, 24–60 miesięcy na komponenty (kondensatory, regulatory, SVG).

Kompensację mocy biernej wdrażamy w 8 segmentach obiektów. Każdy ma inny dominujący typ mocy biernej, co decyduje o wyborze technologii.

• Zakłady przemysłowe i hale produkcyjne – silniki, suwnice, spawarki, piece indukcyjne, CNC. Dominująca Qi z dodatkiem Qc po modernizacjach. Skala opłat: kilka–kilkadziesiąt tys. zł / miesiąc.
• Magazyny i centra logistyczne – taśmociągi, ładowarki wózków, oświetlenie LED, wentylacja, chłodnie. Mieszana Qi + Qc. Skala opłat: kilka–kilkanaście tys. zł / miesiąc.
• Biurowce i centra danych – serwery, UPS, LED, klimatyzacja precyzyjna. Dominująca Qc. Skala opłat: kilka tys. zł / miesiąc.
• Wspólnoty i spółdzielnie mieszkaniowe – windy, pompy, wentylacja, LED w klatkach i garażach, bramy. Mieszana Qi + Qc. Skala opłat: 1–15 tys. zł / miesiąc.
• Gastronomia i handel – chłodnie, klimatyzacja, LED, piekarniki, kasy. Mieszana Qi + Qc. Skala opłat: 0,5–5 tys. zł / miesiąc.
• Warsztaty i MŚP – silniki, sprężarki, spawarki, frezarki. Dominująca Qi. Skala opłat: 0,5–3 tys. zł / miesiąc.
• Obiekty z fotowoltaiką – falowniki PV generujące Qc, niezależnie od poboru mocy czynnej. Skala zależna od mocy PV.
• Hotele – klimatyzacja, windy, oświetlenie, UPS, IT. Mieszana Qi + Qc. Skala opłat: kilka tys. zł / miesiąc.

Bazujemy we Wrocławiu, realizujemy wdrożenia w całej Polsce. Znajomość lokalnych taryf OSD i specyfiki obiektów dolnośląskich pozwala szybko ocenić, które rozwiązanie będzie najefektywniejsze.

Cena zależy od mocy biernej do skompensowania, technologii (kondensatory, dławiki, SVG) i poziomu harmonicznych. Bez pomiarów żadna wycena nie jest wiarygodna – dlatego analizujemy fakturę i wykonujemy pomiary bezpłatnie. Orientacyjne zakresy inwestycji (zwrot liczony dla rozliczeń 2026):

• MŚP, warsztat, mała gastronomia (do 20 kvar) – od kilkunastu tysięcy zł, ROI około 9–18 miesięcy.
• Hala produkcyjna, magazyn, średni biurowiec (20–100 kvar) – kilkadziesiąt tysięcy zł, ROI około 9–15 miesięcy.
• Duży zakład przemysłowy, centrum logistyczne (powyżej 100 kvar) – kilkadziesiąt do kilkuset tysięcy zł, ROI około 9–18 miesięcy.

Korzyści ekonomiczne wdrożenia kompensacji:

• redukcja opłat za energię bierną niemal do zera,
• mniejszy prąd w przyłączu i instalacji (moc umowna, liczona w kW mocy czynnej, się nie zmienia),
• współpraca z PV bez dodatkowych kosztów Qc,
• wzrost wartości technicznej obiektu,
• możliwość rozliczenia inwestycji w kosztach uzyskania przychodu.

W obiektach z bardzo wysokimi opłatami przedwdrożeniowymi (zakłady przemysłowe, hale z PV) ROI bywa krótszy niż 9 miesięcy (przy stawkach 2026).

Sygnałem są dwie pozycje na fakturze OSD: energia bierna indukcyjna (Qi) i energia bierna pojemnościowa (Qc). Dla Qi opłata pojawia się, gdy tgφ przekracza umowną wartość – najczęściej 0,4. Dla Qc opłata naliczana jest od każdej kVArh oddanej do sieci, bez progu darmowego. Łącznie opłaty te potrafią stanowić znaczącą część miesięcznego rachunku za prąd.

Cena zależy od mocy biernej do skompensowania, typu kompensatora (kondensatory, dławiki, SVG) i poziomu harmonicznych. Bateria kondensatorów dla MŚP – od kilkunastu tysięcy złotych. Kompensator dynamiczny SVG dla przemysłu – od kilkudziesięciu tysięcy złotych. ROI w rozliczeniach 2026 typowo około 9–18 miesięcy. Rzetelną wycenę dajemy po pomiarach analizatorem sieci.

Pełen proces od pomiarów do uruchomienia zajmuje 5–8 tygodni: pomiary 7–14 dni, projekt 5–7 dni, prefabrykacja 2–4 tygodnie, montaż na obiekcie 1–2 dni. Sam montaż realizujemy w oknie weekendowym lub nocnym, by nie wstrzymywać produkcji.

Tak. Moc pojemnościowa Qc generowana przez fotowoltaikę i oświetlenie LED kompensowana jest dławikami sieciowymi lub kompensatorem dynamicznym SVG. Tradycyjne baterie kondensatorów obsługują tylko moc indukcyjną Qi i w obiektach z PV mogą pogłębić problem. O doborze technologii decydują pomiary.

Tgφ to stosunek mocy biernej do mocy czynnej w instalacji. Próg umowny dla energii biernej indukcyjnej w taryfach przemysłowych wynosi tgφ ≤ 0,4. Powyżej tej wartości OSD nalicza opłatę za nadwyżkę Qi. Dla energii biernej pojemnościowej Qc próg darmowy nie obowiązuje – opłata naliczana jest od każdej kVArh oddanej do sieci.

Bateria kondensatorów wystarczy w stabilnych instalacjach z dominującą mocą indukcyjną i niskimi harmonicznymi. W obiektach z fotowoltaiką, dużą liczbą opraw LED, falownikami lub gwałtownymi zmianami obciążenia (zgrzewarki, suwnice, ładowarki EV) często potrzebny jest kompensator dynamiczny SVG lub rozwiązanie hybrydowe. Decyzję podejmujemy na podstawie pomiarów.

Trzy najczęstsze przyczyny: kompensator nie obsługuje mocy pojemnościowej Qc po modernizacji LED lub PV; zużyte styczniki nie załączają wszystkich stopni kondensatorów; parametryzacja regulatora nie nadąża za profilem obciążenia. Wykonujemy diagnostykę istniejących kompensatorów i rekomendujemy modernizację lub wymianę.

Standardowa gwarancja na rozdzielnicę kompensacyjną: 24 miesiące.

Na kondensatory: 24–60 miesięcy w zależności od producenta.

Na SVG: 24 miesiące podstawowa, opcjonalnie wydłużenie do 60 miesięcy.
