Co to jest tgφ – energia bierna i jak wpływa na rachunki za energię elektryczną? Kiedy tgφ powoduje naliczanie opłat za energię elektryczną?

Współczynnik tgφ (tangens kąta przesunięcia fazowego φ) to kluczowy parametr charakteryzujący efektywność pracy instalacji elektrycznych w układach prądu przemiennego. Wartość tgφ określa relację pomiędzy mocą bierną (Q) a mocą czynną (P) i pokazuje, jaka część energii elektrycznej nie jest przekształcana w użyteczną pracę.

W praktyce oznacza to, że im wyższy współczynnik tgφ, tym więcej energii biernej krąży pomiędzy źródłem zasilania a odbiornikami. Taki stan prowadzi do nadmiernego obciążenia sieci, spadków napięcia, wzrostu strat przesyłowych i zwiększenia opłat naliczanych przez Operatorów Systemów Dystrybucyjnych (OSD).

Wysoki tgφ jest charakterystyczny dla instalacji, w których występują odbiorniki o charakterze indukcyjnym (np. silniki, transformatory) lub pojemnościowym (np. falowniki, LED-y, zasilacze impulsowe). Te urządzenia powodują przesunięcie fazowe między prądem a napięciem, co prowadzi do przepływu energii biernej.

Od 2025 roku, ze względu na wzrost stawek opłat za energię bierną o ok. 45%, kontrola i kompensacja tgφ stały się jednym z podstawowych elementów polityki energetycznej przedsiębiorstw.

Najważniejsze informacje o tgφ– w skrócie

• Współczynnik tgφ (tangens fi) określa stosunek mocy biernej (Q) do mocy czynnej (P):
  tgφ = Q / P
• Dopuszczalna wartość tgφ określona przez OSD w Polsce: 0,4.
  Przekroczenie tego progu skutkuje naliczeniem opłat za ponadumowny pobór energii biernej.
  ➤ Zobacz, jak analizować fakturę za prąd pod kątem opłat za energię bierną.
• Moc bierna (Q) nie wykonuje pracy, ale jest niezbędna do działania urządzeń elektromagnetycznych i elektronicznych.
  Jej nadmiar zwiększa straty cieplne, spadki napięć i obciążenie transformatorów.
• Utrzymanie tgφ w zakresie 0,2–0,3 (cosφ ≈ 0,95–0,98) jest optymalne i pozwala uniknąć kar oraz poprawić stabilność sieci.
• Od 2025 roku stawki za energię bierną wzrosły o ok. 45% (z 1,57 zł/kvarh do 2,28 zł/kvarh).
  Oznacza to, że brak kompensacji może zwiększyć rachunek za energię nawet o 30–40%.
  ➤ Sprawdź, czy Twoja firma potrzebuje kompensacji mocy biernej.
• Kompensacja mocy biernej to proces równoważenia mocy indukcyjnej i pojemnościowej przy użyciu baterii kondensatorów, dławików lub kompensatorów aktywnych (SVG, APF).
  ➤ Zobacz, jak działa kompensator mocy biernej i jakie daje efekty.
• W instalacjach fotowoltaicznych (PV) częstym problemem jest nadmiar energii biernej pojemnościowej, dlatego konieczne są dynamiczne kompensatory zdolne do pracy dwukierunkowej.
  ➤ Więcej o tym: energia bierna pojemnościowa a indukcyjna – różnice i wpływ na sieć.
• Odpowiednio dobrany układ kompensacyjny może zapewnić zwrot inwestycji w 6–18 miesięcy, w zależności od charakteru obciążenia.
  ➤ Dowiedz się więcej w sekcji doradztwo elektroenergetyczne BROINSTAL.

Wspólczynnik tgφ i jego znaczenie w elektroenergetyce

Współczynnik tgφ (tangens fi) jest jednym z podstawowych wskaźników jakości energii w systemach elektroenergetycznych.
Wyraża stosunek mocy biernej (Q) do mocy czynnej (P) i wskazuje, jaka część mocy pozornej (S) nie wykonuje użytecznej pracy.

Formuła obliczeniowa:
tgφ = Q / P

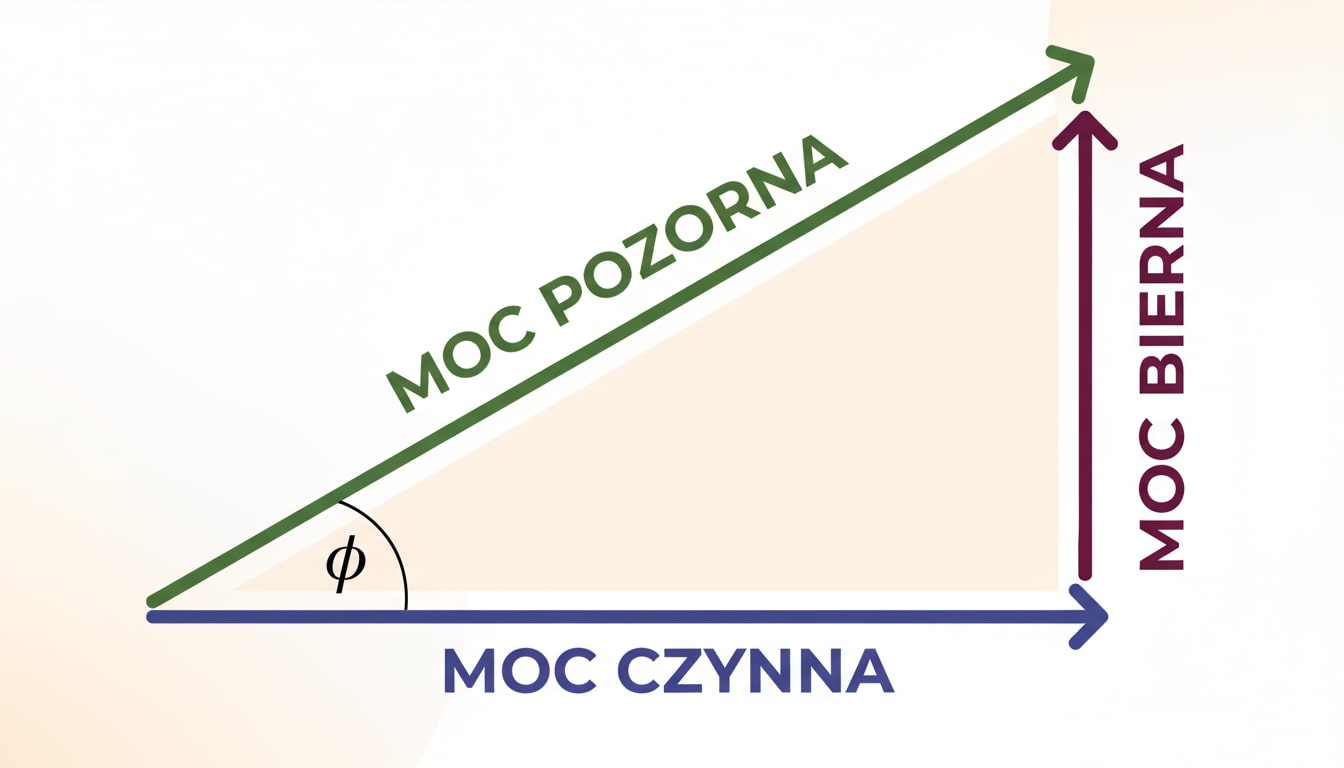

oraz zależność wynikająca z trójkąta mocy:
S² = P² + Q²

gdzie:

• P – moc czynna [kW],
• Q – moc bierna [kvar],
• S – moc pozorna [kVA].

➤ Więcej o różnicach między tymi parametrami znajdziesz tutaj:
energia bierna pojemnościowa a indukcyjna – różnice i wpływ na sieć.

Interpretacja fizyczna współczynnika tgφ

W idealnym układzie, gdzie prąd i napięcie są zgodne w fazie, tgφ = 0, co oznacza brak mocy biernej i maksymalną efektywność energetyczną.
W praktyce przesunięcie fazowe φ między prądem a napięciem powoduje, że część energii wraca do źródła zasilania zamiast zostać wykorzystana – tworząc energię bierną.

• Układy indukcyjne (silniki, transformatory) – prąd opóźnia się względem napięcia → moc bierna indukcyjna (QL).
• Układy pojemnościowe (falowniki, LED, UPS) – prąd wyprzedza napięcie → moc bierna pojemnościowa (QC).

Z punktu widzenia OSD, obie sytuacje są niepożądane, ponieważ zwiększają przepływ mocy pozornej S, a tym samym obciążają infrastrukturę.

Znaczenie ekonomiczne tgφ

Wysoki tgφ powoduje wzrost prądów roboczych w instalacji, co prowadzi do:

• wzrostu strat cieplnych w przewodach i transformatorach,
• spadków napięcia,
• niższej efektywności energetycznej,
• szybszego zużycia elementów sieci,
• naliczania opłat za energię bierną.

➤ Aby zrozumieć, jak ten współczynnik wpływa na fakturę energetyczną, zobacz opracowanie:
Jak analizować fakturę za prąd pod kątem wysokich opłat za energię bierną.

Czym jest energia bierna i dlaczego generuje koszty

Energia bierna (Q) to jeden z trzech podstawowych składników mocy w układach prądu przemiennego, obok mocy czynnej (P) i mocy pozornej (S).
W odróżnieniu od energii czynnej, która wykonuje realną pracę (np. napędza silnik, wytwarza ciepło lub światło), energia bierna nie jest zużywana, lecz oscyluje między źródłem a odbiornikiem, umożliwiając powstawanie pól magnetycznych i elektrycznych niezbędnych do działania wielu urządzeń.

Choć nie stanowi energii użytkowej, jej przepływ obciąża sieć elektroenergetyczną — powodując wzrost prądów roboczych, spadki napięcia, straty cieplne w przewodach oraz zwiększenie mocy pozornej, jaką musi dostarczyć transformator lub generator.
W efekcie operatorzy systemów dystrybucyjnych (OSD) traktują nadmiar energii biernej jako niepożądane obciążenie sieci, a jej pobór lub oddawanie powyżej wartości umownych jest objęte dodatkowymi opłatami.

Różnice między mocą czynną, bierną i pozorną

W układach trójfazowych relacje między mocą czynną, bierną i pozorną opisuje tzw. trójkąt mocy:

S² = P² + Q²

gdzie:

• S – moc pozorna [kVA],
• P – moc czynna [kW],
• Q – moc bierna [kvar].

Moc czynna (P) to energia, która zamienia się w użyteczną pracę.
Moc bierna (Q) służy do tworzenia pól magnetycznych lub elektrycznych.
Moc pozorna (S) jest geometryczną sumą obu i określa całkowite obciążenie układu.

Wartość współczynnika mocy cosφ = P / S oraz tangens tgφ = Q / P są bezpośrednim miernikiem efektywności systemu.
Im wyższy cosφ (bliski 1), tym lepiej – oznacza to, że większość mocy pozornej jest wykorzystana efektywnie.
Im większy tgφ, tym więcej mocy biernej w obwodzie – a więc gorsze wykorzystanie energii elektrycznej i wyższe straty przesyłowe.

Przesunięcie fazowe jako przyczyna powstawania energii biernej

W obwodach prądu przemiennego prąd i napięcie mogą być przesunięte w fazie względem siebie o kąt φ.
Gdy to przesunięcie wynosi 0°, prąd i napięcie są zgodne, a energia elektryczna w całości przekształca się w moc czynną.
Jeśli jednak występuje opóźnienie lub wyprzedzenie prądu względem napięcia, część energii przepływa w obie strony — tworząc moc bierną.

• W obwodach indukcyjnych (silniki, transformatory, dławiki) prąd opóźnia się względem napięcia, co powoduje pobór energii biernej indukcyjnej (QL).
• W obwodach pojemnościowych (falowniki, oświetlenie LED, układy elektroniczne) prąd wyprzedza napięcie, co oznacza oddawanie energii biernej pojemnościowej (QC).

To przesunięcie fazowe wymusza przepływ energii, która nie jest zużywana – ale obciąża sieć, zwiększa prądy przesyłowe i generuje opłaty.
Zjawisko to można zobrazować wektorem fazowym, gdzie kąt φ określa stopień przesunięcia pomiędzy napięciem a prądem.

Rodzaje energii biernej – indukcyjna i pojemnościowa

1. Energia bierna indukcyjna (QL)
Powstaje w urządzeniach, które posiadają elementy magnetyczne – cewki, uzwojenia, rdzenie stalowe.
Typowe źródła:

• silniki indukcyjne,
• transformatory,
• sprężarki,
• pompy,
• dławiki filtrujące.

Jej nadmiar powoduje wzrost obciążenia sieci i spadek napięcia.

2. Energia bierna pojemnościowa (QC)
Pojawia się w układach elektronicznych, w których dominują kondensatory lub zjawiska pojemnościowe.
Typowe źródła:

• falowniki fotowoltaiczne,
• oświetlenie LED,
• zasilacze impulsowe,
• systemy UPS.

Nadmiar QC prowadzi do wzrostu napięcia w sieci i ryzyka rezonansu.

Dlaczego energia bierna generuje koszty

Z punktu widzenia operatora sieci, energia bierna nie jest użyteczna, ale obciąża linie przesyłowe i transformatory w takim samym stopniu jak energia czynna.
Powoduje konieczność:

• przesyłania wyższych prądów roboczych,
• stosowania przewodów o większym przekroju,
• zwiększenia mocy transformatorów,
• kompensacji po stronie sieci.

Aby zrównoważyć te obciążenia, OSD naliczają opłaty za ponadumowny pobór energii biernej.
Wartość dopuszczalna tgφ = 0,4 została określona na podstawie kompromisu między sprawnością systemu a kosztami kompensacji.

Przykładowo, w instalacji o mocy czynnej 100 kW i tgφ = 0,5, pobór mocy biernej wynosi:
Q = P × tgφ = 100 × 0,5 = 50 kvar
Dla wartości dopuszczalnej tgφ = 0,4, moc bierna powinna wynosić maksymalnie 40 kvar,
czyli 10 kvar ponad limit – i właśnie za tę różnicę naliczana jest opłata.

Wnioski z sekcji

1. Energia bierna jest niezbędna do działania urządzeń elektromagnetycznych, ale jej nadmiar powoduje wzrost kosztów energii i przeciążenie sieci.
2. Współczynnik tgφ jest miarą ilości energii biernej w stosunku do czynnej – jego przekroczenie ponad 0,4 skutkuje karami.
3. Rodzaj mocy biernej (indukcyjna lub pojemnościowa) zależy od charakteru odbiorników – w nowoczesnych instalacjach dominuje pojemnościowa.
4. Kompensacja mocy biernej to kluczowy element zarządzania efektywnością energetyczną i stabilnością napięcia.
5. Długotrwały brak kompensacji prowadzi do przeciążeń transformatorów, zwiększonych strat i awaryjności systemu.

Energia bierna indukcyjna i pojemnościowa – charakterystyka i źródła

W każdym systemie zasilania prądem przemiennym występuje zarówno moc bierna indukcyjna (QL), jak i moc bierna pojemnościowa (QC).
Ich wzajemne proporcje wpływają na wartość współczynnika tgφ oraz na jakość energii dostarczanej do odbiorników.
Zarówno nadmiar QL, jak i QC powoduje zakłócenia w pracy sieci, wzrost prądów przesyłowych i obniżenie współczynnika mocy (cosφ).

Energia bierna indukcyjna – jak powstaje i kto ją pobiera

Energia bierna indukcyjna powstaje w urządzeniach, które do pracy wymagają pól magnetycznych.
Występuje wszędzie tam, gdzie w obwodach znajdują się cewki, uzwojenia lub rdzenie stalowe.

Typowe źródła energii biernej indukcyjnej:

• silniki indukcyjne trójfazowe,
• transformatory i autotransformatory,
• sprężarki i pompy przemysłowe,
• urządzenia spawalnicze,
• napędy maszyn.

Zjawisko to polega na tym, że prąd pobierany przez urządzenie opóźnia się względem napięcia o kąt φL.
Powoduje to wystąpienie składowej mocy, która nie zamienia się w pracę, lecz wraca do źródła zasilania w postaci energii magnetycznej.

Z punktu widzenia sieci, odbiorniki indukcyjne pobierają energię bierną (QL).
Jej nadmiar powoduje spadek napięcia, wzrost prądu przesyłowego i dodatkowe obciążenie transformatorów.

Przykład obliczeniowy:
Dla odbiornika o mocy czynnej P = 50 kW i tgφ = 0,5:
Q = P × tgφ = 50 × 0,5 = 25 kvar
Oznacza to, że oprócz 50 kW energii czynnej, w sieci krąży 25 kvar energii biernej indukcyjnej.

💡 Zobacz, czy każda firma potrzebuje kompensacji mocy biernej – tam znajdziesz przykłady, kiedy nadmiar QL generuje kary od OSD.

Energia bierna pojemnościowa – jak powstaje i kto ją oddaje

Energia bierna pojemnościowa (QC) pojawia się w instalacjach, w których dominują kondensatory, falowniki i elementy elektroniczne, gromadzące energię w polach elektrycznych.
W odróżnieniu od indukcyjnej, tutaj prąd wyprzedza napięcie o kąt φC.

Typowe źródła energii pojemnościowej:

• falowniki fotowoltaiczne (PV),
• zasilacze impulsowe (SMPS),
• oświetlenie LED,
• układy UPS,
• instalacje z przetwornicami częstotliwości.

Zjawisko to prowadzi do oddawania energii biernej do sieci, co może powodować wzrost napięcia oraz problemy z regulacją cosφ.
W instalacjach fotowoltaicznych, szczególnie z dużą liczbą falowników, nadmiar QC jest częstą przyczyną przekroczenia tgφ w stronę ujemną (czyli mocy pojemnościowej).

Dlatego w nowoczesnych obiektach konieczne jest stosowanie dynamicznych kompensatorów mocy biernej (SVG, APF), które potrafią kompensować zarówno QL, jak i QC w czasie rzeczywistym.

Jakie urządzenia generują energię bierną w praktyce

W typowych instalacjach przemysłowych i komercyjnych można wyróżnić trzy główne grupy źródeł energii biernej:

1. Odbiorniki indukcyjne (pobierają QL):

• silniki elektryczne,
• dławiki filtrujące,
• transformatory,
• systemy klimatyzacyjne,
• urządzenia spawalnicze.

2. Odbiorniki pojemnościowe (oddają QC):

• falowniki,
• LED,
• UPS,
• zasilacze impulsowe,
• systemy kompensacji nieprawidłowo dobrane do obciążenia.

3. Odbiorniki mieszane (generują QL i QC):

• instalacje zasilające z fotowoltaiką,
• systemy automatyki,
• linie kablowe o dużej długości.

Każde z tych urządzeń wprowadza inne przesunięcie fazowe i wymaga indywidualnego podejścia do kompensacji.
W praktyce stosuje się analizatory parametrów sieci, które mierzą tgφ w czasie rzeczywistym i pozwalają określić charakter obciążenia.

💡 Sprawdź, jak działa analizator i kompensator mocy biernej:
Jak działa kompensator mocy biernej – zasada działania i efekty

Znaczenie bilansu między QL a QC

Prawidłowa praca sieci wymaga zachowania równowagi między mocą bierną indukcyjną i pojemnościową.
Jeśli QL > QC – instalacja ma charakter indukcyjny i wymaga kompensacji kondensatorowej.
Jeśli QC > QL – instalacja ma charakter pojemnościowy i wymaga kompensacji dławikowej lub aktywnej.

Brak równowagi skutkuje:

• zwiększeniem tgφ,
• wahaniami napięcia,
• niestabilnością sieci,
• karami finansowymi za ponadumowny pobór energii biernej.

💡 Dowiedz się, jak dobrać odpowiedni system kompensacji do charakteru obciążenia — eksperci BROINSTAL wykonują pomiary tgφ i dobierają rozwiązania eliminujące straty energii i opłaty za Q.

Opłaty za energię bierną i ich wpływ na rachunki

Operatorzy systemów dystrybucyjnych (OSD) naliczają opłaty za energię bierną w sytuacjach, gdy odbiorca pobiera lub wprowadza do sieci nadmierną ilość tej energii w stosunku do energii czynnej.
Zgodnie z obowiązującymi taryfami dystrybucyjnymi, odbiorcy energii elektrycznej powinni utrzymywać odpowiednie wartości współczynnika tgφ, określające proporcję pomiędzy mocą bierną (Q) a mocą czynną (P).

Zgodnie z Taryfą:

• nie należy pobierać energii biernej indukcyjnej ze współczynnikiem tgφ większym niż 0,4,
• nie należy wprowadzać energii biernej pojemnościowej do sieci operatora – współczynnik tgφ nie powinien być mniejszy niż 0.

Każde przekroczenie tych wartości traktowane jest jako ponadumowny pobór energii biernej i stanowi podstawę do naliczenia dodatkowych opłat przez OSD.

💡 Zobacz, jak analizować fakturę za prąd pod kątem opłat za energię bierną — praktyczne przykłady pokazujące, jak interpretować tgφ na fakturze i danych z licznika.

Kiedy naliczane są opłaty za energię bierną

Opłaty są naliczane, gdy:

• wartość tgφ > 0,4, czyli pobierana jest zbyt duża ilość energii biernej indukcyjnej,
• wartość tgφ < 0, czyli odbiorca oddaje do sieci energię bierną pojemnościową,
• kompensacja jest źle dobrana i dochodzi do przekompensowania,
• urządzenia energoelektroniczne (np. falowniki, UPS-y) generują moc bierną pojemnościową.

Takie sytuacje występują najczęściej w instalacjach, gdzie działają:

• silniki indukcyjne,
• transformatory i dławiki,
• falowniki fotowoltaiczne (PV),
• oświetlenie LED i zasilacze impulsowe,
• układy automatyki przemysłowej.

Ponadumowny pobór energii biernej – konsekwencje finansowe

Wysoki współczynnik tgφ przekłada się na wzrost przepływu prądu w sieci, co zwiększa straty przesyłowe i obciążenie transformatorów.
OSD rozliczają energię bierną osobno dla części indukcyjnej i pojemnościowej, według stawek określonych w taryfach.

Średnie stawki w 2025 roku:

• energia bierna indukcyjna – 2,20–2,40 zł/kvarh,
• energia bierna pojemnościowa – 2,60–3,00 zł/kvarh.

Przykład obliczeniowy:
Zakład przemysłowy o mocy czynnej P = 120 kW i tgφ = 0,55:
Q = P × tgφ = 120 × 0,55 = 66 kvar.
Przy wartości dopuszczalnej tgφ = 0,4, moc bierna dopuszczalna wynosi Qd = 120 × 0,4 = 48 kvar.
Nadwyżka = 18 kvar.
Przy 200 godzinach pracy miesięcznie:
18 kvar × 200 h × 2,3 zł/kvarh = 8 280 zł miesięcznie.

Brak kompensacji mocy biernej w tym przypadku oznacza roczne straty na poziomie ponad 100 000 zł.

Jak rozpoznać opłaty za energię bierną na fakturze

Na fakturach pozycje dotyczące energii biernej pojawiają się jako:

• energia bierna indukcyjna [kvarh],
• energia bierna pojemnościowa [kvarh],
• opłata za ponadumowny pobór energii biernej,
• wskaźnik tgφ lub cosφ.

Dane te można zweryfikować w licznikach energii lub w raportach pomiarowych z systemów monitoringu jakości energii.
Często przekroczenia tgφ wynikają z błędnej regulacji kompensatora lub jego nieprawidłowego doboru do charakteru obciążenia.

💡 Zobacz, jak działa kompensator mocy biernej – zasada działania i efekty – szczegółowe wyjaśnienie, jak automatyczna regulacja tgφ eliminuje opłaty.

Analiza faktury i monitoring tgφ

Stała kontrola współczynnika tgφ pozwala uniknąć sytuacji, w których operator nalicza opłaty za energię bierną.
Nowoczesne analizatory rejestrują tgφ w czasie rzeczywistym, umożliwiając:

• wczesne wykrycie przekroczeń,
• analizę charakteru obciążenia (indukcyjne/pojemnościowe),
• ocenę skuteczności działania kompensatora.

💡 Skorzystaj z doradztwa BROINSTAL — eksperci analizują tgφ, wykonują audyty kompensacyjne i dobierają rozwiązania eliminujące opłaty za energię bierną.

Opłaty za energię bierną:

1. Opłaty za energię bierną są naliczane, gdy tgφ > 0,4 (indukcyjna) lub tgφ < 0 (pojemnościowa).
2. Przekroczenie tych wartości oznacza obciążenie sieci i generuje dodatkowe koszty.
3. Utrzymanie tgφ w przedziale 0–0,4 eliminuje opłaty i poprawia sprawność energetyczną.
4. Stały monitoring i kompensacja pozwalają utrzymać tgφ na optymalnym poziomie.
5. Prawidłowo dobrany układ kompensacyjny gwarantuje pełne wyeliminowanie opłat i zwrot inwestycji w czasie 6–12 miesięcy.

Kompensacja mocy biernej jako sposób na redukcję kosztów

Kompensacja mocy biernej to proces równoważenia nadmiaru mocy indukcyjnej lub pojemnościowej w sieci elektroenergetycznej poprzez zastosowanie odpowiednich urządzeń – kondensatorów, dławików lub kompensatorów aktywnych.
Jej celem jest utrzymanie współczynnika tgφ w dopuszczalnym zakresie (0–0,4) oraz wyeliminowanie opłat za energię bierną naliczanych przez operatorów systemów dystrybucyjnych (OSD).

W praktyce kompensacja polega na wytworzeniu w pobliżu odbiornika energii biernej o przeciwnym charakterze do tej, którą on pobiera.
Dzięki temu ogranicza się przepływ mocy biernej w sieci, co zmniejsza straty przesyłowe, stabilizuje napięcie i poprawia efektywność energetyczną całego układu.

Na czym polega kompensacja mocy biernej

W układach zasilających występują dwa rodzaje mocy biernej:

• indukcyjna (QL) – prąd opóźniony względem napięcia,
• pojemnościowa (QC) – prąd wyprzedzający napięcie.

Zadaniem kompensacji jest zrównoważenie tych mocy, tak aby ich suma (Q) była możliwie bliska zeru.
W zależności od charakteru obciążenia, stosuje się różne metody kompensacji:

• dla obciążeń indukcyjnych – baterie kondensatorów,
• dla obciążeń pojemnościowych – dławiki kompensacyjne,
• dla obciążeń zmiennych – kompensatory automatyczne lub aktywne.

Schematycznie można to przedstawić jako:
Qᴸ – Qᶜ ≈ 0 → tgφ ≈ 0 → brak opłat za energię bierną.

Kompensacja energii biernej indukcyjnej – rola baterii kondensatorów

W większości zakładów przemysłowych, biurowców i centrów handlowych dominują odbiorniki indukcyjne – silniki, transformatory, dławiki, sprężarki.
Ich praca powoduje powstawanie energii biernej indukcyjnej (QL), którą należy kompensować przy pomocy baterii kondensatorów.

Kondensator wytwarza energię bierną pojemnościową (QC), która neutralizuje pobór QL w obwodzie.
Nowoczesne baterie wyposażone są w automatyczne regulatory tgφ, które sterują liczbą dołączonych kondensatorów w zależności od aktualnego obciążenia.
Dzięki temu możliwe jest utrzymanie tgφ w granicach 0,2–0,3, co odpowiada cosφ ≈ 0,95–0,98.

Zalety baterii kondensatorów:

• redukcja opłat za energię bierną indukcyjną do zera,
• poprawa współczynnika mocy i stabilności napięcia,
• odciążenie transformatorów i kabli,
• niskie koszty inwestycyjne i szybki zwrot (6–12 miesięcy).

Kompensacja energii biernej pojemnościowej – zastosowanie dławików

W nowoczesnych instalacjach z dużą ilością elektroniki mocy (falowniki, LED, UPS, PV) często dominuje energia bierna pojemnościowa (QC).
W takich przypadkach klasyczna kompensacja kondensatorowa nie tylko nie pomaga, ale może pogorszyć sytuację – zwiększając przekompensowanie i generując przepięcia.

Dlatego stosuje się dławiki kompensacyjne, które wytwarzają energię bierną indukcyjną (QL) i równoważą nadmiar QC.
Dławiki są szczególnie przydatne w instalacjach fotowoltaicznych, w których falowniki generują pojemnościowy charakter obciążenia.

Zalety dławików kompensacyjnych:

• eliminacja ujemnego tgφ (pojemnościowego),
• stabilizacja napięcia i eliminacja rezonansów,
• poprawa jakości energii przy falownikach PV i UPS-ach,
• możliwość integracji z systemami automatyki kompensacyjnej.

Zobacz, jak dobrać kompensator mocy biernej do instalacji z fotowoltaiką – praktyczne przykłady instalacji, w których dławiki i kompensatory aktywne eliminują nadmiar energii biernej QC.

Kompensatory aktywne – nowoczesne rozwiązanie dla zmiennych obciążeń

W obiektach, gdzie profil obciążenia szybko się zmienia (np. hale produkcyjne, centra danych, zakłady z liniami automatyki), najlepszym rozwiązaniem są kompensatory aktywne SVG lub APF.
Urządzenia te analizują w czasie rzeczywistym prąd i napięcie, a następnie generują odpowiednią ilość energii biernej o przeciwnym charakterze.

Ich największą zaletą jest dynamiczna kompensacja zarówno QL, jak i QC, co oznacza, że utrzymują tgφ ≈ 0 niezależnie od typu i dynamiki obciążenia.
Dodatkowo kompensatory aktywne eliminują harmoniczne (THD) i poprawiają jakość energii zgodnie z normą PN-EN 50160.

Korzyści z zastosowania kompensatorów aktywnych:

• automatyczne utrzymanie tgφ w przedziale 0–0,4,
• redukcja zniekształceń harmonicznych,
• natychmiastowa reakcja na zmiany obciążenia,
• brak ryzyka przekompensowania,
• pełna ochrona urządzeń i sieci.

Ryzyko przekompensowania – jak go uniknąć

Przekompensowanie występuje wtedy, gdy moc kompensacyjna (QC) przewyższa zapotrzebowanie na moc bierną indukcyjną (QL).
W efekcie instalacja przyjmuje charakter pojemnościowy, tgφ staje się ujemny, a operator nalicza opłaty za energię bierną pojemnościową.

Aby tego uniknąć, stosuje się:

• regulatory automatyczne tgφ z pomiarem w czasie rzeczywistym,
• dławiki ochronne (detuned) w bateriach kondensatorów,
• kompensatory aktywne, które dopasowują Q w każdej chwili.

W praktyce najlepiej sprawdzają się układy hybrydowe łączące kondensatory, dławiki i kompensatory aktywne.
Takie rozwiązania zapewniają stabilny tgφ, niezależnie od zmian obciążenia i pracy instalacji PV.

Efekty ekonomiczne kompensacji mocy biernej

Kompensacja mocy biernej to inwestycja, która zwraca się błyskawicznie – zwykle w czasie 6–12 miesięcy, a w obiektach przemysłowych nawet szybciej.
Dzięki redukcji tgφ z 0,55 do 0,25 można obniżyć opłaty za energię elektryczną o 20–40% miesięcznie.

Dodatkowe efekty:

• spadek strat przesyłowych o 5–8%,
• zwiększenie dostępnej mocy transformatora o 10–15%,
• poprawa stabilności napięcia i bezpieczeństwa zasilania.

💡 Zobacz, kompensacja mocy biernej – jaki jest zwrot kosztów po instalacji kompensatora – analiza ekonomiczna i przykłady ROI z rzeczywistych projektów BROINSTAL.

Efekty ekonomiczne kompensacji mocy biernej:

1. Kompensacja mocy biernej eliminuje opłaty za ponadumowny pobór energii i stabilizuje pracę sieci.
2. Dobór technologii zależy od charakteru obciążenia: kondensatory dla QL, dławiki dla QC, SVG/APF dla zmiennych układów.
3. Prawidłowa kompensacja utrzymuje tgφ w zakresie 0–0,4 i chroni instalację przed przeciążeniem.
4. Wdrożenie systemu kompensacji pozwala zaoszczędzić nawet 30–40% na rachunkach za energię.
5. Zwrot inwestycji w kompensator następuje najczęściej po 6–12 miesiącach.

Technologie wspierające zarządzanie energią bierną

Efektywne zarządzanie energią bierną w nowoczesnych instalacjach elektrycznych wymaga zastosowania precyzyjnych urządzeń pomiarowych, sterowników oraz systemów automatyki, które reagują w czasie rzeczywistym na zmiany obciążenia.
Dzięki nim możliwe jest utrzymanie współczynnika tgφ w zakresie 0–0,4, eliminacja opłat za energię bierną oraz poprawa jakości energii zgodnie z wymaganiami normy PN-EN 50160.

Systemy te stanowią dziś kluczowy element infrastruktury elektroenergetycznej — zarówno w zakładach przemysłowych, jak i w budynkach biurowych, obiektach handlowych oraz instalacjach fotowoltaicznych.

Systemy zarządzania i monitorowania energii

Nowoczesne systemy zarządzania energią (EMS – Energy Management Systems) integrują pomiary prądu, napięcia, mocy czynnej i biernej z funkcjami analitycznymi.
Pozwalają one w czasie rzeczywistym monitorować parametry pracy sieci, identyfikować odchylenia tgφ oraz oceniać efektywność kompensacji.

Podstawowe funkcje systemów EMS w kontekście energii biernej:

• ciągła rejestracja wartości tgφ, cosφ, Q, P, S,
• alarmy przekroczeń wartości dopuszczalnych,
• raportowanie miesięczne i fakturowe,
• analiza trendów obciążenia w trybie 24/7,
• zdalny nadzór i diagnostyka kompensatorów.

W zaawansowanych systemach, dane są przesyłane do chmury lub lokalnego serwera, gdzie oprogramowanie automatycznie sugeruje korekty w pracy kompensatora.
Dzięki temu operatorzy utrzymują tgφ w granicach 0,3–0,35, unikając opłat i poprawiając równowagę sieci.

💡 Dowiedz się, jak analizować fakturę za prąd pod kątem opłat za energię bierną — w artykule znajdziesz, jak dane z systemów pomiarowych pozwalają kontrolować koszty w czasie rzeczywistym.

Mierniki energii biernej i analizatory parametrów sieci

Mierniki energii biernej oraz analizatory parametrów sieci stanowią podstawowe narzędzie diagnostyczne w kompensacji tgφ.
Ich zadaniem jest precyzyjny pomiar mocy czynnej (P), biernej (Q), pozornej (S), współczynnika tgφ i jakości napięcia.

W nowoczesnych analizatorach, takich jak Power Quality Analyzer, pomiary realizowane są w interwałach co 1–15 sekund, co pozwala:

• wychwycić krótkotrwałe przekroczenia tgφ,
• zidentyfikować zjawiska przekompensowania,
• analizować charakter obciążenia (indukcyjny lub pojemnościowy),
• ocenić pracę kondensatorów i dławików w czasie rzeczywistym.

Urządzenia te wyposażone są w interfejsy komunikacyjne (Modbus, Ethernet, Wi-Fi), dzięki czemu mogą być zintegrowane z systemami automatyki lub wizualizacji.
W przypadku dużych obiektów przemysłowych, analizatory instalowane są w rozdzielniach głównych oraz podrozdzielniach sekcyjnych, co pozwala na lokalne bilansowanie tgφ w poszczególnych strefach.

💡 Sprawdź, doradztwo BROINSTAL — eksperci wykonują pomiary jakości energii i interpretują dane z analizatorów w kontekście opłat za energię bierną.

Regulatory tgφ i automaty kompensacyjne

Regulatory tgφ stanowią kluczowy element baterii kondensatorów lub dławików.
Ich zadaniem jest utrzymanie współczynnika tgφ na zadanym poziomie poprzez automatyczne dołączanie lub odłączanie stopni kompensacyjnych.

Działanie regulatora polega na:

1. pomiarze aktualnej wartości tgφ,
2. porównaniu jej z wartością zadawaną (np. tgφ = 0,25),
3. sterowaniu stycznikami, które załączają odpowiednią liczbę kondensatorów lub dławików,
4. korekcji błędu w czasie rzeczywistym.

Nowoczesne regulatory tgφ mają również funkcję:

• automatycznej detekcji charakteru obciążenia (QL / QC),
• komunikacji z systemem SCADA lub BMS,
• rejestracji historii pomiarów i przekroczeń.

Ich zastosowanie pozwala utrzymać stabilny cosφ ≈ 0,96–0,98, a tym samym minimalizować straty przesyłowe i ryzyko naliczenia opłat.

Zobacz, jak działa kompensator mocy biernej – zasada działania i efekty — znajdziesz tam opis regulatorów tgφ i algorytmów ich działania.

Filtry aktywne APF i kompensatory SVG – precyzyjna regulacja tgφ

Filtry aktywne APF (Active Power Filters) oraz kompensatory SVG (Static Var Generators) to najbardziej zaawansowane urządzenia w kompensacji energii biernej i poprawie jakości zasilania.
Ich zadaniem jest dynamiczne generowanie mocy biernej o odpowiedniej wartości i fazie, tak aby w czasie rzeczywistym utrzymać tgφ bliski zera.

W przeciwieństwie do klasycznych baterii kondensatorów, urządzenia te nie działają skokowo, lecz płynnie – dzięki technologii IGBT i pomiarom z częstotliwością kilku tysięcy próbek na sekundę.

Zalety kompensatorów SVG i filtrów APF:

• kompensacja energii biernej niezależnie od kierunku (QL / QC),
• eliminacja harmonicznych (THD < 5%),
• natychmiastowa reakcja (poniżej 10 ms),
• brak ryzyka rezonansu,
• stabilizacja napięcia i symetria faz.

To rozwiązanie rekomendowane szczególnie dla:

• zakładów z falownikami i przekształtnikami,
• instalacji PV i UPS,
• centrów danych i zakładów z dynamicznym obciążeniem,
• obiektów o wysokich wymaganiach jakości zasilania (laboratoria, automatyka).

Integracja systemów pomiarowych i automatyki

Nowoczesne systemy zarządzania energią w zakładach przemysłowych integrują pomiary tgφ, kontrolę kompensacji oraz monitoring jakości napięcia w jednym środowisku.
Pozwala to na bieżące reagowanie na zmiany obciążenia, analizę trendów i raportowanie efektywności energetycznej.

Tego typu systemy współpracują z:

• regulatorami tgφ,
• licznikami energii (MID),
• analizatorami sieci,
• kompensatorami SVG / APF,
• systemami BMS i SCADA.

Zintegrowana platforma pomiarowo-sterująca umożliwia zdalny nadzór nad pracą kompensatorów, archiwizację danych i automatyczne generowanie raportów dla działów utrzymania ruchu oraz finansów.

Doradztwo elektroenergetyczne BROINSTAL – w ramach audytów energetycznych specjaliści analizują tgφ, projektują układy automatyki kompensacyjnej i wdrażają zintegrowane systemy pomiarowe.

Jak technologie wspierają kompesację:

1. Systemy zarządzania energią umożliwiają pełną kontrolę tgφ i kosztów energii biernej w czasie rzeczywistym.
2. Analizatory sieci i regulatory tgφ stanowią podstawowe narzędzia diagnostyczne w kompensacji.
3. Filtry aktywne i kompensatory SVG eliminują energię bierną, harmoniczne i poprawiają stabilność sieci.
4. Integracja pomiarów, automatyki i raportowania pozwala na optymalizację kosztów i precyzyjne zarządzanie energią.
5. Wdrożenie nowoczesnych technologii w zarządzaniu energią bierną to klucz do redukcji kosztów i poprawy niezawodności zasilania.

Fotowoltaika a energia bierna – wyzwania i rozwiązania

Wraz z dynamicznym rozwojem fotowoltaiki w Polsce rośnie liczba instalacji, które oprócz energii czynnej (P) wytwarzają również energię bierną pojemnościową (QC).
Zjawisko to jest naturalnym skutkiem działania falowników, przewodów o dużej długości oraz układów elektronicznych sterujących przetwarzaniem prądu stałego (DC) na przemienny (AC).
W efekcie wiele obiektów wyposażonych w instalacje PV zaczęło notować ujemny współczynnik tgφ (tgφ < 0), co skutkuje opłatami za wprowadzanie energii biernej pojemnościowej do sieci.

W 2024–2025 roku operatorzy systemów dystrybucyjnych (OSD) zaostrzyli sposób naliczania opłat, obejmując nimi również odbiorców z instalacjami OZE.
Zgodnie z zapisami taryf, odbiorca nie powinien wprowadzać energii biernej pojemnościowej do sieci operatora – tgφ nie może być mniejszy niż 0.
To oznacza, że każda nadwyżka QC oddana do sieci jest rozliczana finansowo jako ponadumowny pobór energii biernej.

Zobacz: Jak analizować fakturę za prąd pod kątem opłat za energię bierną

Jak instalacje PV generują energię bierną pojemnościową

Podstawowym źródłem energii biernej w układach PV są falowniki (inwertery).
Ich zadaniem jest przekształcenie prądu stałego (DC) z paneli fotowoltaicznych w prąd przemienny (AC), zsynchronizowany z siecią.
Podczas tego procesu powstają zjawiska pojemnościowe, a prąd zaczyna wyprzedzać napięcie, co skutkuje powstawaniem energii biernej pojemnościowej (QC).

Do tego dochodzą jeszcze:

• pojemności rozproszone w kablach i przewodach,
• kondensatory w filtrach falowników,
• układy PFC (Power Factor Correction) w elektronice,
• długie odcinki kabli DC i AC o dużej pojemności jednostkowej.

W rezultacie, gdy instalacja PV nie pracuje z pełną mocą (np. przy niskim nasłonecznieniu lub w nocy), a falowniki nadal są pod napięciem, energia bierna pojemnościowa oddawana jest do sieci.

Przeczytaj: Energia bierna pojemnościowa a indukcyjna – różnice i wpływ na sieć

Skutki pojemnościowego charakteru instalacji PV

Nadmierne oddawanie energii biernej pojemnościowej do sieci prowadzi do wielu problemów technicznych i ekonomicznych:

• wzrost napięcia w sieci nN i SN,
• problemy z synchronizacją falowników (błędy undervoltage/overvoltage),
• przekroczenie dopuszczalnych wartości tgφ (ujemny tgφ),
• naliczanie opłat za ponadumowny pobór energii biernej,
• możliwość odłączenia falownika przez zabezpieczenia sieciowe.

Z punktu widzenia ekonomicznego, nadmiar QC może powodować nawet 10–20% wzrost rachunku za energię, szczególnie w obiektach, które mają wysoki udział mocy PV względem całkowitego poboru energii czynnej.

Jak dobrać kompensator mocy biernej do instalacji PV

Aby zneutralizować pojemnościowy charakter instalacji fotowoltaicznych, stosuje się kompensatory aktywne (SVG, APF) lub dławiki kompensacyjne, które generują moc bierną indukcyjną (QL).
Dobór urządzenia zależy od kilku czynników:

1. Moc falowników (kVA) i ich liczba,
2. Średni profil obciążenia obiektu,
3. Czas pracy instalacji PV w stosunku do odbiorników,
4. Charakter obciążenia pozostałej części instalacji (indukcyjny/pojemnościowy),
5. Zmiany tgφ w czasie dobowym.

Zasada doboru kompensatora:

• jeśli instalacja ma stały ujemny tgφ (np. –0,2 do –0,4) – stosuje się dławiki kompensacyjne,
• jeśli tgφ zmienia się dynamicznie – konieczny jest kompensator aktywny SVG, który reaguje w czasie rzeczywistym.

Przykład praktyczny

Zakład przemysłowy z instalacją PV o mocy 300 kWp:

• średni pobór mocy czynnej P = 150 kW,
• tgφ = –0,25 (charakter pojemnościowy),
• Q = P × tgφ = 150 × (–0,25) = –37,5 kvar.

Operator nalicza opłatę za wprowadzenie energii biernej pojemnościowej do sieci:
37,5 kvar × 200 h × 2,8 zł/kvarh = 21 000 zł miesięcznie.

Po zastosowaniu kompensatora SVG o mocy 40 kvar, tgφ został utrzymany w granicach 0,1–0,2, a opłaty za energię bierną zostały całkowicie wyeliminowane.
Dodatkowo poprawiła się stabilność napięcia w sieci wewnętrznej, a falowniki PV zaczęły pracować w pełnym zakresie mocy bez błędów synchronizacji.

Przykład wdrożenia: Kompensacja mocy biernej w zakładach przemysłowych – jaki jest zwrot z inwestycji

Jak zintegrować kompensację PV z istniejącą instalacją

W większości przypadków kompensator można włączyć równolegle do istniejącej rozdzielnicy głównej lub szyn zbiorczych NN.
Urządzenie monitoruje przepływ mocy w sieci i wprowadza korektę w czasie rzeczywistym.
Ważne, aby dobrać kompensator o odpowiedniej dynamice – standardowe baterie kondensatorów nie reagują wystarczająco szybko na zmiany generacji PV.

Etapy wdrożenia kompensacji PV:

1. Pomiary tgφ i charakteru obciążenia przez okres 7–14 dni,
2. Analiza bilansu QL/QC w trybie dziennym i nocnym,
3. Dobór kompensatora (SVG lub dławiki),
4. Integracja z systemem monitoringu PV i EMS,
5. Kalibracja regulatora tgφ i optymalizacja pracy urządzeń.

Korzyści z kompensacji energii biernej w instalacjach PV

1. Eliminacja opłat za energię bierną pojemnościową,
2. Stabilizacja napięcia i redukcja zjawiska overvoltage,
3. Zwiększenie żywotności falowników,
4. Wyższa efektywność i bezpieczniejsza praca systemu PV,
5. Zwrot inwestycji w kompensator w czasie 6–12 miesięcy,
6. Poprawa bilansu mocy i współczynnika tgφ całego zakładu.

Wnioski:

1. Falowniki PV generują energię bierną pojemnościową (QC), która przy niskim poborze mocy czynnej powoduje ujemny tgφ.
2. Wprowadzenie QC do sieci skutkuje opłatami zgodnie z taryfami OSD.
3. Klasyczne baterie kondensatorów nie kompensują pojemności – wymagane są dławiki lub kompensatory aktywne SVG/APF.
4. Dynamiczna kompensacja umożliwia utrzymanie tgφ w zakresie 0–0,4 niezależnie od warunków pracy PV.
5. Inwestycja w kompensator dla instalacji PV zwraca się średnio w 6–12 miesięcy i pozwala uniknąć opłat rzędu kilkudziesięciu tysięcy złotych rocznie.

Regulacje prawne i taryfy dotyczące energii biernej

Rozliczanie energii biernej w Polsce regulowane jest przez zestaw przepisów krajowych, taryf operatorów systemów dystrybucyjnych (OSD) oraz normy określające jakość energii elektrycznej.
Podstawowym celem tych regulacji jest zapewnienie stabilności sieci i ograniczenie nadmiernego przepływu mocy biernej, która obciąża infrastrukturę elektroenergetyczną.

Z punktu widzenia odbiorcy, znajomość zasad określonych w taryfach ma kluczowe znaczenie dla uniknięcia opłat za ponadumowny pobór energii biernej oraz prawidłowego projektowania układów kompensacji.

Podstawy prawne rozliczania energii biernej

Zasady rozliczeń za energię bierną określają przede wszystkim:

1. Rozporządzenie Ministra Klimatu i Środowiska z 2023 r. w sprawie szczegółowych zasad kształtowania i kalkulacji taryf oraz rozliczeń za energię elektryczną.
2. Decyzje Prezesa Urzędu Regulacji Energetyki (URE) zatwierdzające taryfy OSD.
3. Norma PN-EN 50160:2010 – definiująca parametry jakości napięcia w publicznych sieciach elektroenergetycznych.

Zgodnie z tymi dokumentami, energia bierna – zarówno indukcyjna, jak i pojemnościowa – może być rozliczana oddzielnie, jeżeli jej wartość przekracza granice określone w taryfie operatora.

Limity tgφ i warunki umowne w taryfach OSD

Operatorzy systemów dystrybucyjnych w Polsce stosują jednolite limity współczynnika tgφ:

• Dla energii biernej indukcyjnej: odbiorca nie powinien pobierać energii biernej ze współczynnikiem tgφ > 0,4 (co odpowiada cosφ < 0,93).
• Dla energii biernej pojemnościowej: odbiorca nie powinien wprowadzać jej do sieci, co oznacza, że tgφ nie może być mniejszy niż 0.

Przekroczenie tych wartości traktowane jest jako ponadumowny pobór energii biernej, za który operator nalicza dodatkową opłatę według stawek taryfowych.

Przykład: Taryfa PGE Dystrybucja 2025:
„Odbiorcy nie powinni pobierać energii biernej indukcyjnej ze współczynnikiem tgφ większym niż 0,4 oraz nie powinni wprowadzać energii biernej pojemnościowej do sieci (tgφ < 0).”

Podobne zapisy obowiązują w taryfach Tauron Dystrybucja, Enea, Energa-Operator i E.ON Polska.

Jak taryfy energetyczne wpływają na opłaty za energię bierną

Taryfy operatorów określają nie tylko limity tgφ, ale też jednostkowe stawki za przekroczenie dopuszczalnego poboru energii biernej.
Rozliczenia prowadzone są oddzielnie dla energii biernej indukcyjnej (QL) i pojemnościowej (QC).

Średnie stawki w 2025 roku (zgodnie z taryfami OSD):

• energia bierna indukcyjna: 2,20–2,40 zł/kvarh,
• energia bierna pojemnościowa: 2,60–3,00 zł/kvarh.

Warto podkreślić, że po zmianach z 2023 roku OSD wprowadziły automatyczny pomiar tgφ na licznikach zdalnych (AMI).
Oznacza to, że każda godzina przekroczenia tgφ jest rejestrowana i stanowi podstawę do naliczenia opłat.
W praktyce oznacza to brak możliwości „ukrycia” chwilowych przekroczeń tgφ – system rejestruje je z dokładnością do 15 minut.

Urząd Regulacji Energetyki (URE)

Prezes URE odpowiada za zatwierdzanie taryf OSD i kontrolę ich zgodności z przepisami prawa energetycznego.
URE monitoruje sposób naliczania opłat za energię bierną, aby zapewnić równe traktowanie odbiorców i transparentność rozliczeń.
Każdy operator ma obowiązek publikować aktualną taryfę wraz z zasadami rozliczeń i stawkami opłat.

Ponadto, URE nadzoruje parametry jakości energii w sieciach elektroenergetycznych, w tym:

• współczynnik mocy cosφ,
• całkowite zniekształcenia harmoniczne (THD),
• wahania napięcia,
• odchylenia częstotliwości.

Utrzymanie tgφ w zakresie 0–0,4 jest więc nie tylko wymogiem ekonomicznym, ale również elementem standardu jakości energii wymaganego przez przepisy.

Przyszłe zmiany w rozliczeniach energii biernej

Od 2025 roku przewiduje się dalsze doprecyzowanie zasad rozliczeń za energię bierną w ramach nowelizacji przepisów dotyczących usług systemowych i jakości energii elektrycznej.
Nowe regulacje będą uwzględniać:

• dynamiczne limity tgφ zależne od pory dnia i charakteru odbioru,
• wprowadzenie taryf progresywnych za długotrwałe przekroczenia,
• integrację danych z liczników zdalnych w systemach raportowania OSD,
• możliwość korekty rozliczeń w trybie miesięcznym na podstawie danych pomiarowych.

Zmiany te mają na celu zwiększenie efektywności sieci i zachęcenie odbiorców do stosowania systemów kompensacji mocy biernej w czasie rzeczywistym.

Wnioski rozliczenie energi biernej:

1. Rozliczanie energii biernej regulują przepisy krajowe, decyzje URE i taryfy OSD.
2. Dopuszczalne wartości tgφ: 0–0,4 – każde przekroczenie powoduje naliczenie opłat.
3. Średnie stawki za energię bierną wynoszą 2,2–3,0 zł/kvarh.
4. OSD stosują pomiary tgφ z liczników zdalnych (AMI), co eliminuje błędy w rozliczeniach.
5. URE nadzoruje taryfy i parametry jakości energii zgodnie z normą PN-EN 50160.
6. Od 2025 roku planowane są kolejne zmiany w przepisach, promujące kompensację dynamiczną i monitoring tgφ w czasie rzeczywistym.

Jak ograniczyć koszty energii biernej w praktyce

Wysokie opłaty za energię bierną to jeden z najbardziej niedocenianych kosztów funkcjonowania instalacji elektrycznych w firmach i obiektach użyteczności publicznej.
W wielu przypadkach przedsiębiorstwa płacą nawet 20–40% więcej za energię, mimo że ich zużycie czynne nie rośnie.
Źródłem tego zjawiska jest nieefektywne zarządzanie mocą bierną — a więc zbyt wysoki lub ujemny współczynnik tgφ.

Na szczęście, ograniczenie tych kosztów nie wymaga drastycznych inwestycji.
Wystarczy wdrożyć kilka kluczowych działań, które pozwalają ustabilizować tgφ, poprawić efektywność energetyczną i całkowicie wyeliminować opłaty za energię bierną.

1. Analiza faktur i pomiar współczynnika tgφ

Pierwszym krokiem jest analiza danych z faktur energetycznych oraz bieżących odczytów z liczników.
W większości przypadków faktura zawiera pozycje:

• energia bierna indukcyjna [kvarh],
• energia bierna pojemnościowa [kvarh],
• współczynnik tgφ lub cosφ.

Jeśli tgφ przekracza 0,4 (dla energii indukcyjnej) lub spada poniżej 0 (dla pojemnościowej), oznacza to przekroczenie limitów taryfowych.
Na tym etapie warto również wykonać pomiary analizatorem sieci, który pokaże rozkład obciążeń, kierunek przepływu energii biernej oraz momenty przekroczeń tgφ.

Zacznij od pomiarów – audyt jakości energii pozwala dokładnie określić źródło problemu i realny potencjał oszczędności.

2. Diagnoza charakteru obciążenia – indukcyjne czy pojemnościowe

Kolejnym etapem jest określenie, jaki typ mocy biernej dominuje w instalacji:

• jeśli prąd opóźnia się względem napięcia → moc bierna indukcyjna (QL),
• jeśli prąd wyprzedza napięcie → moc bierna pojemnościowa (QC).

W instalacjach przemysłowych zwykle dominuje energia bierna indukcyjna (silniki, transformatory, sprężarki),
natomiast w obiektach biurowych i fotowoltaicznych – energia bierna pojemnościowa (falowniki, LED, UPS).

Diagnoza pozwala dobrać właściwy typ kompensacji: baterie kondensatorów dla QL lub dławiki / kompensatory aktywne dla QC.

Zleć analizę tgφ – to najprostszy sposób, aby dowiedzieć się, czy płacisz za energię, której nie zużywasz.

3. Wdrożenie kompensacji mocy biernej

Najskuteczniejszym sposobem eliminacji opłat jest zastosowanie układu kompensacji mocy biernej, który automatycznie utrzymuje tgφ w bezpiecznym zakresie 0–0,4.

Rodzaje kompensacji:

• Baterie kondensatorów – dla mocy indukcyjnej,
• Dławiki kompensacyjne – dla mocy pojemnościowej,
• Kompensatory aktywne (SVG, APF) – dla układów mieszanych lub dynamicznych.

Kompensator podłączony do głównej rozdzielnicy reaguje w czasie rzeczywistym na zmiany obciążenia, dołączając lub odłączając odpowiednie stopnie mocy biernej.
Efekt jest natychmiastowy — współczynnik tgφ stabilizuje się, a opłaty znikają już na kolejnej fakturze.

Zainwestuj w kompensator mocy biernej – zwrot inwestycji następuje zazwyczaj po 6–12 miesiącach.

4. Modernizacja i optymalizacja systemów zasilania

W wielu obiektach przyczyną nadmiaru energii biernej są przestarzałe lub nieprawidłowo dobrane urządzenia.
Regularny przegląd instalacji pozwala zidentyfikować źródła strat, takie jak:

• niedociążone transformatory,
• silniki pracujące z niską sprawnością,
• przewymiarowane UPS-y i falowniki,
• źle dobrane filtry przeciwzakłóceniowe.

Modernizacja tych elementów, połączona z instalacją kompensacji, często pozwala obniżyć tgφ nawet o połowę i ograniczyć straty cieplne w sieci.

Zoptymalizuj swoją infrastrukturę – lepsza efektywność energetyczna to mniejsze rachunki i dłuższa żywotność urządzeń.

5. Monitoring i utrzymanie tgφ w czasie rzeczywistym

Nowoczesne analizatory i regulatory tgφ pozwalają monitorować przepływ energii w czasie rzeczywistym.
System alarmuje, gdy tgφ przekroczy ustalone granice, dzięki czemu można reagować, zanim pojawią się opłaty.
W połączeniu z automatyką kompensacyjną daje to pełną kontrolę nad bilansem mocy i jakością energii w całym zakładzie.

Zainstaluj system monitoringu tgφ – dzięki niemu nie przegapisz żadnego przekroczenia i utrzymasz pełną kontrolę nad kosztami.

6. Audyt i doradztwo elektroenergetyczne

Wdrożenie kompensacji powinno być poprzedzone profesjonalnym audytem, który określi rzeczywisty profil obciążenia i potencjał oszczędności.
Na podstawie wyników pomiarów dobiera się moc i typ kompensatora, a następnie opracowuje strategię utrzymania tgφ na poziomie optymalnym.

Dla dużych zakładów przemysłowych i biurowych to standardowy element strategii efektywności energetycznej — inwestycja, która przynosi wymierne korzyści finansowe.

Skorzystaj z doradztwa specjalistów – audyt tgφ i dobór kompensatora pozwolą trwale zredukować opłaty za energię bierną.

Jak ograniczyć koszty energii biernej w praktyce:

1. Analiza tgφ i pomiary sieci to pierwszy krok do ograniczenia kosztów energii biernej.
2. Odpowiednia kompensacja (baterie, dławiki, SVG) pozwala całkowicie wyeliminować opłaty.
3. Utrzymanie tgφ w zakresie 0–0,4 jest kluczowe dla stabilności napięcia i efektywności energetycznej.
4. Monitoring w czasie rzeczywistym i audyt okresowy zapewniają trwałe efekty i kontrolę nad rachunkami.
5. Profesjonalne doradztwo elektroenergetyczne pozwala dobrać optymalne rozwiązanie z gwarantowanym zwrotem inwestycji.

Współczynnik tgφ to jeden z najważniejszych parametrów jakości energii.
Odpowiada bezpośrednio za poziom opłat za energię bierną, które mogą sięgać nawet kilkudziesięciu tysięcy złotych rocznie.
Zrozumienie zasad jego działania, znajomość limitów taryfowych oraz wdrożenie kompensacji pozwalają znacząco poprawić efektywność energetyczną i zredukować koszty.

Zadbaj o swoje tgφ – inwestycja w pomiar i kompensację energii biernej to najszybszy sposób na realne oszczędności i stabilność zasilania.
