Kompensacja mocy biernej w zakładach przemysłowych

W zakładach przemysłowych energia elektryczna stanowi kluczowy zasób niezbędny do utrzymania ciągłości produkcji, pracy maszyn oraz funkcjonowania całej infrastruktury technicznej. Jednak oprócz energii czynnej, bezpośrednio zużywanej przez urządzenia, występuje również zjawisko przepływu energii biernej – czyli tej, która nie wykonuje pracy użytecznej, ale jest niezbędna do utrzymania pola elektromagnetycznego w urządzeniach indukcyjnych. Jej obecność generuje określone skutki ekonomiczne i techniczne, które są szczególnie odczuwalne w przemyśle.

Moc bierna występuje w dwóch postaciach – indukcyjnej i pojemnościowej. W przypadku zakładów produkcyjnych przeważają odbiorniki indukcyjne (np. silniki elektryczne, transformatory, piece indukcyjne, spawarki, układy zasilania), co prowadzi do powstawania nadmiaru mocy biernej indukcyjnej. Taki stan skutkuje pogorszeniem współczynnika mocy (cosφ) i może prowadzić do istotnych obciążeń finansowych, ponieważ zgodnie z obowiązującymi taryfami dystrybucyjnymi, operatorzy energetyczni naliczają opłaty karne za przekroczenia określonego poziomu mocy biernej.

Rozwiązaniem tego problemu jest kompensacja mocy biernej – czyli proces techniczny polegający na zastosowaniu urządzeń (głównie baterii kondensatorów, dławików, układów automatyki), które przeciwdziałają skutkom przepływu mocy biernej, poprawiają parametry pracy instalacji elektrycznej oraz eliminują straty finansowe związane z jej nadmiarem. Dzięki temu możliwe jest obniżenie opłat za energię, zwiększenie sprawności przesyłu, poprawa jakości zasilania oraz odciążenie transformatorów i linii kablowych.

Warto zaznaczyć, że kompensacja to nie tylko korzyści ekonomiczne. W wielu przypadkach wpływa ona również pozytywnie na stabilność pracy urządzeń, zmniejsza ryzyko występowania awarii i pozwala na lepsze zarządzanie infrastrukturą energetyczną. Co więcej, obowiązujące przepisy – zarówno krajowe, jak i wewnętrzne regulacje operatorów – jasno określają wymogi w zakresie parametrów jakości energii elektrycznej. Przekroczenie dopuszczalnych wartości cosφ czy nadwyżka energii biernej może skutkować nie tylko kosztami, ale i sankcjami administracyjnymi.

W artykule przedstawiamy kluczowe aspekty kompensacji mocy biernej w kontekście przemysłowym – od podstawowych definicji, przez analizę faktur i pomiarów, aż po dobór urządzeń i rzeczywiste efekty wdrożeń. W oparciu o doświadczenie firmy Broinstal, która realizuje kompleksowe systemy kompensacyjne w modelu „pod klucz”, pokażemy również, jak wygląda cały proces – od audytu energetycznego, przez projekt, aż po montaż, uruchomienie i późniejszy monitoring.

Na czym polega kompensacja mocy biernej w zakładach przemysłowych?

Kompensacja mocy biernej to proces techniczny polegający na zrównoważeniu przepływu mocy biernej w sieci elektroenergetycznej zakładu, tak aby ograniczyć koszty, poprawić parametry jakościowe energii oraz zapewnić zgodność z wymogami taryfowymi. W praktyce oznacza to instalację odpowiednich urządzeń (głównie kondensatorów i dławików), które przeciwdziałają skutkom obecności mocy biernej w układzie. Kompensacja jest niezbędna wszędzie tam, gdzie występują odbiorniki o charakterze indukcyjnym.

Czym jest moc bierna i jakie są jej rodzaje?

Moc bierna to składnik mocy elektrycznej, który nie wykonuje pracy użytkowej, ale jest konieczny do funkcjonowania urządzeń elektrycznych – szczególnie tych opartych na zjawiskach elektromagnetycznych. Nie jest zużywana, lecz przepływa między źródłem zasilania a odbiornikiem, obciążając sieć i elementy przesyłowe.

Wyróżniamy dwa podstawowe rodzaje mocy biernej:

• Moc bierna indukcyjna (QI) – generowana przez urządzenia takie jak silniki, transformatory, reaktory. Ma charakter opóźniający i jest dominującym typem mocy biernej w przemyśle.
• Moc bierna pojemnościowa (QC) – występuje rzadziej, pojawia się m.in. w przypadku długich linii kablowych, kompensacji przewymiarowanej lub instalacji PV. Ma charakter wyprzedzający.

Oba typy mocy powinny być zrównoważone – w przeciwnym razie pojawia się zniekształcenie współczynnika mocy (cosφ), co skutkuje stratami technicznymi i finansowymi.

Skutki braku kompensacji mocy biernej

Brak kompensacji prowadzi do istotnych problemów, zarówno ekonomicznych, jak i technicznych:

• Wzrost opłat za energię – operatorzy systemów dystrybucyjnych (OSD) naliczają opłaty karne za przekroczenie dopuszczalnej wartości mocy biernej. W przypadku dużych zakładów mogą to być kwoty rzędu kilkudziesięciu tysięcy złotych miesięcznie.
• Przeciążenie infrastruktury – nadmiar mocy biernej zwiększa prądy w instalacji, co prowadzi do przegrzewania przewodów, transformatorów i urządzeń rozdzielczych.
• Pogorszenie parametrów jakości zasilania – m.in. spadki napięcia, niestabilność sieci, zakłócenia działania automatyki.
• Skrócenie żywotności urządzeń – ciągła praca przy zniekształconym cosφ obciąża komponenty, prowadząc do częstszych awarii.

W dłuższej perspektywie brak kompensacji wpływa negatywnie na efektywność energetyczną zakładu i może wymusić kosztowne modernizacje.

Wymogi prawne i taryfowe dotyczące kompensacji

W Polsce operatorzy systemów dystrybucyjnych (np. Tauron, PGE, Energa) wprowadzili w taryfach energetycznych zapisy dotyczące limitów mocy biernej. Najczęściej stosowany próg to:

• cosφ ≥ 0,9 – wartość graniczna, poniżej której naliczane są opłaty za energię bierną.
• Limit bezpłatnego poboru mocy biernej – np. 40% zużycia energii czynnej. Po jego przekroczeniu obowiązuje opłata wg stawki taryfowej.

Przykład (taryfa TAURON Dystrybucja S.A.):

„Za przekroczenie współczynnika mocy biernej, powodujące cosφ < 0,9, naliczana jest opłata za energię bierną indukcyjną lub pojemnościową wg stawek jednostkowych określonych w taryfie.”

Co istotne, w rozliczeniach miesięcznych brane są pod uwagę dane z liczników energii – dlatego kompensacja musi być skuteczna i ciągła, nie tylko w godzinach pracy zakładu, ale również w trybie czuwania, np. nocą czy w weekendy.

Jak przebiega analiza energetyczna przed wdrożeniem kompensacji?

Analiza energetyczna to punkt wyjścia dla skutecznego zaprojektowania systemu kompensacji mocy biernej. Jej celem jest identyfikacja miejsc generowania mocy biernej, ustalenie jej rodzaju (indukcyjna/pojemnościowa), oszacowanie kosztów z nią związanych oraz dobór odpowiednich rozwiązań technicznych. Proces ten powinien być przeprowadzony przez doświadczony zespół techniczny, który dysponuje zarówno odpowiednimi narzędziami pomiarowymi, jak i wiedzą inżynierską z zakresu elektroenergetyki przemysłowej.

Jakie dane analizuje się na etapie audytu?

Na etapie audytu energetycznego analizowane są dane pomiarowe, rozliczeniowe i eksploatacyjne, które pozwalają ocenić profil energetyczny zakładu. W praktyce wykorzystywane są cztery główne źródła informacji: faktury za energię, dane z liczników, pomiary lokalne oraz dokumentacja techniczna zakładu.

Audyt rozpoczyna się od analizy faktur, w których zawarte są dane o miesięcznym zużyciu energii czynnej i biernej, a także opłaty za przekroczenie współczynnika mocy. Zwraca się uwagę nie tylko na wartości energii (kWh, kVArh), ale również na uśredniony współczynnik cosφ oraz obecność opłat karnych. W przypadku większych zakładów przemysłowych faktura może zawierać osobne pozycje dla energii biernej indukcyjnej i pojemnościowej.

Kolejnym źródłem są dane z liczników zdalnych – tzw. rejestracje, które pokazują zmienność parametrów w czasie rzeczywistym, w odstępach 15- lub 60-minutowych. Umożliwiają one rozpoznanie godzin, w których występują największe przeciążenia lub przekroczenia dopuszczalnych wartości cosφ.

Równolegle przeprowadza się lokalne pomiary analizatorem parametrów sieci. Urządzenia te pozwalają na rejestrację takich parametrów jak: napięcie, prąd, moc czynna i bierna, współczynnik mocy, zawartość harmonicznych oraz charakter mocy (indukcyjna/pojemnościowa). Pomiarów dokonuje się zazwyczaj na głównej rozdzielnicy oraz w wybranych obwodach odbiorczych.

Uzupełnieniem są dane techniczne z dokumentacji: moc i typ odbiorników, długość i przekrój linii, konfiguracja układów rozdzielczych, obecność urządzeń automatyki. Na tej podstawie można wskazać potencjalne punkty kompensacji – lokalne (dla grup odbiorników) lub centralne (na poziomie głównego zasilania).

Jak rozpoznać, że zakład generuje koszty z tytułu mocy biernej?

Pierwszym sygnałem wskazującym na konieczność wdrożenia kompensacji są opłaty za energię bierną, pojawiające się na fakturach od operatora systemu dystrybucyjnego (OSD). Koszty te mogą być zakwalifikowane jako „energia bierna indukcyjna – opłata”, „przekroczenie współczynnika mocy” lub „Q+ / Q- rozliczenie”. Wysokość opłaty zależy od wielkości przekroczenia limitu (np. 40% energii czynnej) oraz stawek obowiązujących w taryfie OSD.

Przykładowo, dla zakładu zużywającego 100 000 kWh energii czynnej miesięcznie, bezpłatny limit energii biernej indukcyjnej wynosi 40 000 kVArh. Jeżeli licznik zarejestruje 60 000 kVArh, przekroczenie wynosi 20 000 kVArh. Przy stawce 0,40 zł/kVArh oznacza to koszt 8 000 zł w jednym miesiącu. Takie sytuacje są typowe w zakładach z dużą liczbą silników i transformatorów, działających bez kompensacji.

Kolejną oznaką są niskie wartości współczynnika mocy – zazwyczaj poniżej 0,90. W systemach monitoringu i analizatorach sieci można łatwo odczytać ten parametr. Niski cosφ oznacza, że znaczna część mocy przesyłanej do zakładu to moc bierna, co wpływa na nieefektywność energetyczną oraz obciążenie transformatorów.

Również aspekty techniczne mogą wskazywać na konieczność kompensacji – np. przeciążenie transformatorów, przegrzewanie kabli, częste spadki napięcia podczas rozruchu silników, niestabilna praca urządzeń automatyki lub zakłócenia elektromagnetyczne. Takie objawy nie zawsze są wiązane z mocą bierną, ale jej nadmiar często okazuje się główną przyczyną.

Przykład analizy faktury i współczynnika mocy cosφ

Analiza faktury za energię to praktyczny sposób na ocenę opłacalności kompensacji i skalę problemu. Poniżej przedstawiono uproszczony przykład rzeczywistego przypadku z zakładu przemysłowego o średnim zużyciu:

Parametr	Wartość miesięczna
Energia czynna (kWh)	92 500
Energia bierna indukcyjna (kVArh)	50 000
Energia bierna pojemnościowa	0
Koszt energii biernej (PLN)	5 800
Współczynnik mocy (cosφ)	0,83

Z powyższych danych wynika, że zakład znacząco przekracza dopuszczalny poziom mocy biernej – limit 40% wynosi 37 000 kVArh, tymczasem rzeczywisty pobór to 50 000 kVArh. Różnica 13 000 kVArh skutkuje opłatą (przy stawce 0,45 zł/kVArh) na poziomie 5 850 zł miesięcznie. Taki poziom strat oznacza, że inwestycja w system kompensacyjny może zwrócić się już w ciągu 6–10 miesięcy.

Warto zauważyć, że w tym przypadku współczynnik mocy na poziomie 0,83 jest wyraźnie zbyt niski. Optymalna wartość dla przemysłu to minimum 0,95. Poprawa tego wskaźnika pozwala nie tylko na redukcję opłat, ale także na odciążenie transformatora i linii kablowych, co może zapobiec konieczności ich rozbudowy.

Dobrą praktyką jest stworzenie rocznej analizy wszystkich faktur, co pozwala określić sezonowość przekroczeń i dobrać odpowiednią moc urządzeń kompensacyjnych – tak, aby działały efektywnie również poza godzinami szczytowymi.

Dobór i instalacja urządzeń kompensacyjnych – krok po kroku

Dobór i wdrożenie urządzeń kompensacyjnych w zakładzie przemysłowym wymaga precyzyjnego podejścia, uwzględniającego charakter obciążenia, profil zużycia energii oraz możliwe zakłócenia w sieci. Proces ten przebiega etapowo – od pomiarów i analizy danych, przez projektowanie układu, aż po montaż, uruchomienie i wdrożenie systemu automatyki. Prawidłowo zaprojektowana kompensacja zapewnia nie tylko eliminację kosztów, ale również poprawę jakości zasilania i bezpieczeństwa pracy urządzeń.

Jakie rozwiązania są stosowane w przemyśle?

W zakładach przemysłowych najczęściej stosuje się dwa główne typy kompensatorów: baterie kondensatorów oraz dławiki kompensacyjne. Wybór rozwiązania zależy od rodzaju mocy biernej (indukcyjna lub pojemnościowa), poziomu harmonicznych w sieci oraz charakterystyki odbiorników.

1. Baterie kondensatorów – podstawowe i najczęściej stosowane urządzenia do kompensacji mocy biernej indukcyjnej. Są montowane centralnie (np. w głównej rozdzielnicy) lub lokalnie (przy konkretnych odbiornikach). Umożliwiają automatyczne dostosowanie mocy kompensacyjnej do aktualnego zapotrzebowania. Wersje bardziej zaawansowane są wyposażone w dławiki detunujące, które chronią przed rezonansami i przepięciami.
2. Filtry aktywne i pasywne – wykorzystywane w instalacjach z dużym udziałem odbiorników nieliniowych (np. falowniki, UPS-y). Oprócz kompensacji mocy biernej zapewniają również eliminację wyższych harmonicznych.
3. Dławiki kompensacyjne (kompensacja pojemnościowa) – stosowane w sytuacjach, gdy instalacja generuje nadmiar mocy biernej pojemnościowej, np. przy rozbudowanej instalacji PV, długich liniach kablowych lub przewymiarowanej kompensacji indukcyjnej. Dławiki dobiera się tak, aby zbilansować moc czynną i bierną i nie dopuścić do ujemnych opłat.
4. Kompensatory hybrydowe – urządzenia łączące cechy baterii kondensatorów, filtrów aktywnych i dławików. Stosowane w zaawansowanych instalacjach przemysłowych, gdzie kluczowe jest utrzymanie stabilnych parametrów napięcia.

W praktyce Broinstal dobiera typ urządzenia na podstawie analizy profilu energetycznego oraz pomiarów harmonicznych. Często stosowane są rozwiązania modułowe, umożliwiające elastyczne rozbudowywanie instalacji w miarę zmieniających się potrzeb zakładu.

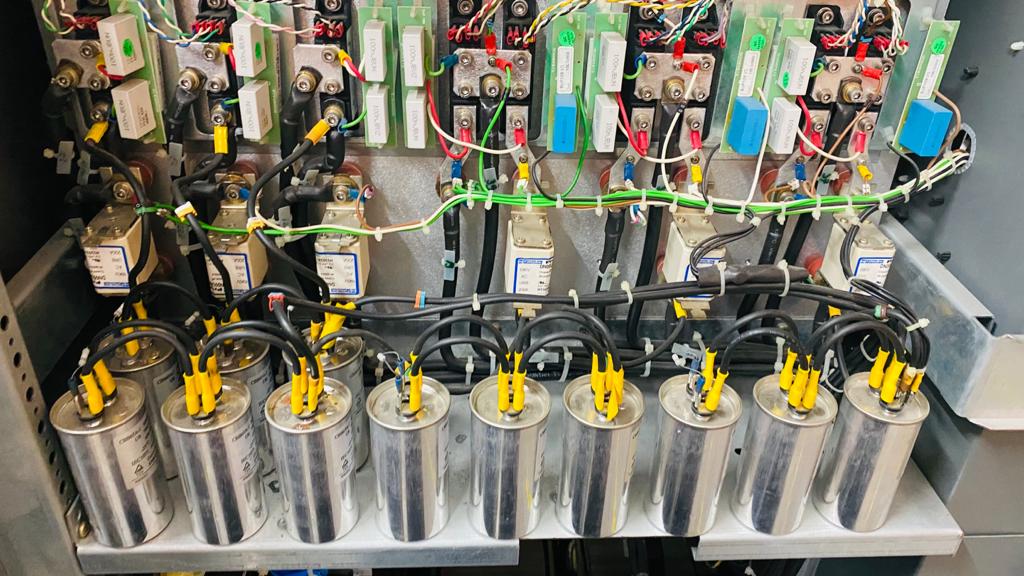

Przykład zastosowanej baterii kondensatorów z dławikami

Jednym z najczęściej wdrażanych rozwiązań w zakładach przemysłowych są automatyczne baterie kondensatorów z dławikami detunującymi, które skutecznie kompensują moc bierną indukcyjną i chronią sieć przed harmonicznymi. Tego typu instalacje sprawdzają się szczególnie tam, gdzie występują falowniki, przekształtniki, zasilacze impulsowe lub inne źródła zakłóceń.

Przykładowa bateria może mieć następującą konfigurację:

• Moc znamionowa: 150–300 kVAr
• Stopniowanie: 5 × 30 kVAr
• Napięcie pracy: 400–440 V
• Filtracja: dławiki 7% (135 Hz) detunujące
• Automatyka: regulator mocy biernej z pomiarem napięcia i prądu
• Zabezpieczenia: bezpieczniki topikowe, rozłączniki, styczniki

Taka konfiguracja umożliwia elastyczną pracę – kondensatory są załączane tylko wtedy, gdy rzeczywiście występuje zapotrzebowanie na kompensację. Dzięki zastosowaniu dławików eliminowane są ryzyka związane z rezonansami napięciowymi i wzmacnianiem harmonicznych – zjawisk bardzo groźnych dla transformatorów i automatyki przemysłowej.

Broinstal wdraża tego typu rozwiązania w trybie „pod klucz” – od analizy parametrów, przez projekt i prefabrykację, aż po montaż i uruchomienie. W wielu przypadkach urządzenia te są umieszczane w osobnych szafach kompensacyjnych, zintegrowanych z główną rozdzielnicą SN/nN. Modułowa konstrukcja umożliwia łatwą rozbudowę układu o kolejne stopnie kompensacji, np. po zwiększeniu mocy zamówionej w zakładzie.

Rola automatyki sterującej i zabezpieczeń

Skuteczność i bezpieczeństwo systemu kompensacji w dużej mierze zależą od zastosowanej automatyki oraz układów zabezpieczeń. Nowoczesne regulatory mocy biernej pozwalają na dynamiczne sterowanie pracą baterii, a także reagowanie na zmiany parametrów sieci w czasie rzeczywistym.

Główne elementy automatyki to:

• Regulator cosφ – analizuje pobór mocy i załącza kolejne stopnie baterii kondensatorów tak, aby utrzymać współczynnik mocy na optymalnym poziomie (zwykle ≥ 0,95). Najnowsze modele pozwalają na korektę zarówno mocy biernej indukcyjnej, jak i pojemnościowej.
• Układ pomiarowy – pomiar napięcia i prądu w wielu punktach, rejestracja przebiegów czasowych, możliwość integracji z systemami SCADA lub BMS.
• Sterowanie wielopunktowe – w dużych instalacjach kompensacja może być rozproszona – konieczne jest wtedy synchronizowanie działania wielu baterii jednocześnie.
• Systemy alarmowe i diagnostyczne – informują o nieprawidłowościach w działaniu, np. uszkodzonym kondensatorze, przegrzaniu, przekroczeniu napięcia.

Z kolei zabezpieczenia pełnią kluczową funkcję ochronną – zarówno dla samego układu kompensacji, jak i dla infrastruktury zakładu. W standardzie stosuje się:

• bezpieczniki topikowe dla każdego kondensatora,
• styczniki do załączania stopni,
• rozłączniki izolacyjne,
• zabezpieczenia przeciążeniowe i przepięciowe.

Dobrą praktyką jest również stosowanie wentylacji wymuszonej (np. wentylatory termosterowane), szczególnie w szafach montowanych w halach produkcyjnych o podwyższonej temperaturze. Systemy Broinstal często obejmują dodatkowo zdalny monitoring pracy kompensatorów – dzięki temu możliwa jest szybka reakcja serwisowa oraz bieżąca optymalizacja pracy.

Studium przypadku – wdrożenie kompensacji w zakładzie produkcyjnym

Wdrożenie systemu kompensacji mocy biernej to proces, który wymaga indywidualnego podejścia i dopasowania rozwiązań technicznych do specyfiki zakładu. Na podstawie realnego przykładu z portfolio Broinstal można przeanalizować, jak wygląda pełne wdrożenie – od diagnozy problemu, przez dobór urządzeń, aż po osiągnięcie efektów technicznych i finansowych. Studium przypadku przedstawia zakład produkcyjny z branży metalowej, w którym nadmiar mocy biernej generował poważne koszty miesięczne i zakłócenia pracy urządzeń.

Profil zużycia i występujące problemy energetyczne

Zakład produkcyjny objęty analizą zużywał średnio ok. 120 000 kWh energii czynnej miesięcznie, a jego profil pracy obejmował trzyzmianowy cykl produkcyjny z dużym udziałem silników, pieców indukcyjnych i spawarek. Źródłem zasilania był transformator SN/nN o mocy 630 kVA, zasilający główną rozdzielnię zakładową. Instalacja była eksploatowana od ponad 15 lat i nie była wcześniej modernizowana w zakresie kompensacji.

Pomimo stabilnego poziomu zużycia energii czynnej, na fakturach regularnie pojawiały się opłaty za energię bierną indukcyjną, sięgające nawet 6 000 zł miesięcznie. Rejestracja danych licznikowych ujawniła znaczne przekroczenia limitu 40% energii biernej względem czynnej – zarejestrowano wartości rzędu 55 000–60 000 kVArh miesięcznie. Współczynnik mocy (cosφ) oscylował wokół 0,81–0,84, co było wyraźnym sygnałem konieczności kompensacji.

Dodatkowo występowały problemy techniczne:

• spadki napięcia przy rozruchu pieców i pras hydraulicznych,
• przegrzewanie kabli zasilających linie produkcyjne,
• niestabilna praca układów automatyki (częste restarty sterowników),
• wysoka zawartość harmonicznych, szczególnie w godzinach pracy urządzeń z falownikami.

Zakład zwrócił się do Broinstal z prośbą o przeprowadzenie pełnej analizy energetycznej i wdrożenie skutecznego systemu kompensacyjnego.

Zastosowane rozwiązanie techniczne

Po wykonaniu pomiarów analizatorem sieci oraz weryfikacji danych licznikowych, zaprojektowano centralny system kompensacyjny oparty na baterii kondensatorów z dławikami detunującymi. Ze względu na obecność odbiorników nieliniowych, zdecydowano się na urządzenie z filtracją harmonicznych (detuning 7%), które zapewnia bezpieczną pracę i stabilność napięcia.

Parametry zastosowanego rozwiązania:

• Bateria kondensatorów o mocy 225 kVAr, stopniowana 6 × 37,5 kVAr
• Dławiki detunujące 7% – ochrona przed rezonansami i prądami harmonicznymi
• Regulator mocy biernej z funkcją automatycznego doboru stopni oraz pomiarem napięcia i prądu
• Zabezpieczenia: bezpieczniki, styczniki, czujniki temperatury, rozłącznik główny
• Wentylacja wymuszona – aktywne chłodzenie wewnętrzne w szafie
• Monitoring online – zdalny dostęp do parametrów pracy, alertów i raportów miesięcznych

System zainstalowano w pobliżu głównej rozdzielnicy niskiego napięcia. Montaż trwał dwa dni robocze i nie wymagał zatrzymania produkcji. Urządzenie zostało zintegrowane z istniejącym systemem zasilania oraz zabezpieczeń zakładowych. Dodatkowo zainstalowano analizator sieci, umożliwiający bieżące śledzenie efektów pracy układu.

Efekty po wdrożeniu – techniczne i finansowe

Wdrożenie systemu kompensacyjnego przyniosło natychmiastowe efekty – zarówno w obszarze finansowym, jak i technicznym. W pierwszym miesiącu po uruchomieniu odnotowano całkowity brak opłat za energię bierną – wartości kVArh spadły poniżej limitu taryfowego (ok. 35 000 kVArh przy zużyciu 120 000 kWh). Oznacza to oszczędność na poziomie ok. 5 500–6 000 zł miesięcznie, co przekłada się na roczne korzyści rzędu ponad 60 000 zł.

Jednocześnie znacząco poprawiły się parametry techniczne:

• współczynnik mocy (cosφ) wzrósł do wartości 0,97–0,99,
• zmniejszyły się prądy obciążenia na transformatorze i kablach,
• stabilizacja napięcia wpłynęła pozytywnie na działanie maszyn CNC i sterowników PLC,
• zmniejszyła się liczba awarii i resetów systemów automatyki.

Zwrot z inwestycji (ROI) oszacowano na ok. 10 miesięcy. Dzięki modułowej budowie system może zostać w przyszłości rozbudowany, np. o dodatkowe stopnie kondensatorów lub o funkcję aktywnej filtracji wyższych harmonicznych. Monitoring online pozwala na bieżąco kontrolować efektywność pracy oraz reagować na ewentualne anomalie.

Zakład zdecydował się również na podpisanie umowy serwisowej z Broinstal, obejmującej coroczny przegląd, kalibrację regulatora oraz raport z analizy parametrów zasilania.

Jakie korzyści daje kompensacja mocy biernej?

Kompensacja mocy biernej w zakładach przemysłowych przekłada się bezpośrednio na redukcję kosztów, poprawę jakości zasilania oraz zwiększenie efektywności energetycznej. Odpowiednio dobrany i wdrożony system kompensacyjny może znacząco zmniejszyć opłaty za energię, wydłużyć żywotność urządzeń i zapewnić zgodność z wymogami operatora systemu dystrybucyjnego. Poniżej przedstawiamy najważniejsze korzyści wynikające z tego typu inwestycji.

Oszczędności i czas zwrotu z inwestycji

Najbardziej bezpośrednią i mierzalną korzyścią kompensacji mocy biernej jest eliminacja opłat za energię bierną naliczanych przez operatora sieci dystrybucyjnej. W zakładach o dużym zużyciu energii i wielu odbiornikach indukcyjnych koszty te mogą sięgać nawet kilkudziesięciu tysięcy złotych miesięcznie.

Przykład:

• Zakład przemysłowy zużywający ok. 100 000 kWh miesięcznie,
• Przekroczenie limitu mocy biernej o 20 000 kVArh,
• Stawka za energię bierną: 0,45 zł/kVArh,
• Miesięczna opłata: 9 000 zł.

W takim przypadku inwestycja w system kompensacyjny o wartości 50 000–70 000 zł może się zwrócić nawet w ciągu 6–8 miesięcy. W przypadku rozwiązań bardziej złożonych, np. z filtracją harmonicznych, ROI wydłuża się do 12–18 miesięcy, ale nadal jest to okres akceptowalny dla większości zakładów.

Warto zaznaczyć, że po zwrocie inwestycji zakład nie tylko unika opłat, ale realnie zyskuje – każdy kolejny miesiąc pracy urządzenia to czysty przychód w postaci zaoszczędzonych kosztów energii. Dodatkowo istnieje możliwość uwzględnienia inwestycji w amortyzacji środków trwałych lub ubiegania się o dofinansowanie z programów modernizacji energetycznej.

Wpływ na jakość zasilania i stabilność sieci

Oprócz oszczędności finansowych kompensacja mocy biernej znacząco wpływa na poprawę jakości zasilania i stabilność pracy urządzeń w zakładzie. Główne efekty techniczne obejmują:

• Podniesienie współczynnika mocy (cosφ) – do wartości 0,95–0,99, co zmniejsza zapotrzebowanie na moc pozorną i ogranicza obciążenie transformatorów.
• Redukcja spadków napięcia – szczególnie istotna przy rozruchach silników dużej mocy, gdzie wcześniej mogło dochodzić do chwilowych spadków i awarii automatyki.
• Odciążenie linii kablowych i transformatorów – mniejsze natężenie prądu oznacza niższe straty przesyłowe (I²R) i mniejsze nagrzewanie się przewodów.
• Poprawa pracy urządzeń automatyki przemysłowej – m.in. stabilna praca sterowników PLC, mniejsza liczba zakłóceń w komunikacji przemysłowej, mniej resetów systemów SCADA.

W przypadku zaawansowanych instalacji (np. z dużym udziałem falowników, UPS-ów czy przekształtników) stosuje się dodatkowo filtry harmonicznych lub baterie z dławikami detunującymi, które eliminują zakłócenia wyższych rzędów. Pozwala to uniknąć problemów z rezonansami napięciowymi i poprawia kompatybilność elektromagnetyczną sieci wewnętrznej.

Z punktu widzenia OSD, zakład z kompensacją zachowuje się jako stabilny odbiorca – nie generuje nadmiernego zapotrzebowania na moc bierną, nie obciąża transformatorów GPZ i nie wprowadza zakłóceń do sieci.

Możliwości rozbudowy i integracji z PV

Systemy kompensacyjne – zwłaszcza te nowoczesne i modularne – pozwalają na łatwą rozbudowę oraz integrację z instalacjami fotowoltaicznymi (PV). Jest to szczególnie istotne w kontekście transformacji energetycznej oraz dążenia przedsiębiorstw do zwiększenia udziału energii odnawialnej.

Instalacje PV, zwłaszcza o mocy powyżej 50 kWp, mogą generować nadmiar mocy biernej pojemnościowej, która również podlega rozliczeniom przez operatorów OSD. Brak właściwego bilansowania QC (pojemności) może skutkować dodatkowymi opłatami – podobnie jak w przypadku energii biernej indukcyjnej.

Z tego względu coraz częściej wdraża się systemy kompensacji pojemnościowej, które obejmują:

• dławiki kompensacyjne (dobrane pod Qc),
• regulatory automatyczne z detekcją kierunku przepływu mocy biernej,
• systemy SCADA/BMS z funkcją korekty nastaw w zależności od generacji PV.

W przypadku zakładów, które już posiadają baterie kondensatorów z możliwością rozbudowy, Broinstal proponuje doposażenie układu o dodatkowe stopnie dławikowe lub sterowanie dynamiczne. Integracja z PV obejmuje też monitoring mocy generowanej oraz synchronizację pracy układów tak, aby kompensacja odbywała się w czasie rzeczywistym.

Dzięki temu można nie tylko uniknąć nowych opłat, ale również zwiększyć autokonsumpcję energii i zoptymalizować bilans energetyczny zakładu jako całości. To rozwiązanie przyszłościowe, szczególnie tam, gdzie planuje się dalszą rozbudowę OZE lub przejście na model prosumencki.

Współpraca z Broinstal – model wdrożenia „pod klucz”

Firma Broinstal oferuje kompleksową realizację systemów kompensacji mocy biernej w modelu „pod klucz”, obejmującym wszystkie etapy – od pomiarów i analizy, po montaż, uruchomienie i obsługę posprzedażową. Dzięki specjalizacji w zakresie elektroenergetyki przemysłowej i doświadczeniu w realizacji projektów dla zakładów produkcyjnych, Broinstal jest partnerem, który zapewnia nie tylko urządzenia, ale przede wszystkim rozwiązanie dopasowane do potrzeb danego obiektu. Poniżej opisujemy, jak wygląda zakres usług, jakie formy wsparcia powdrożeniowego są dostępne i co wyróżnia ofertę Broinstal na tle konkurencji.

Zakres usług – od analizy po serwis

Broinstal realizuje projekty kompensacji mocy biernej w pełnym zakresie, począwszy od analizy energetycznej, aż po obsługę gwarancyjną i serwis. Proces współpracy jest ustandaryzowany, ale elastyczny – każda realizacja poprzedzona jest indywidualną oceną potrzeb i potencjału optymalizacji w danym zakładzie.

Zakres usług obejmuje:

1. Audyt energetyczny – pomiary lokalne analizatorem parametrów sieci, analiza danych z faktur i liczników, ocena współczynnika mocy, identyfikacja obszarów generujących moc bierną.
2. Projekt techniczny – dobór odpowiedniego typu kompensatora (bateria kondensatorów, filtry, dławiki), symulacja efektów, uwzględnienie warunków lokalnych (np. miejsce montażu, sposób przyłączenia).
3. Prefabrykacja urządzenia – produkcja szafy kompensacyjnej z pełnym wyposażeniem: kondensatory, dławiki, automatyka, zabezpieczenia, wentylacja, okablowanie.
4. Montaż i uruchomienie – dostawa na miejsce, podłączenie do rozdzielnicy głównej, konfiguracja regulatora mocy biernej, testy obciążeniowe.
5. Szkolenie personelu – w zakresie obsługi układu, interpretacji danych, reagowania na alarmy oraz podstaw serwisowania.
6. Serwis gwarancyjny i pogwarancyjny – dostępność części zamiennych, coroczne przeglądy, możliwość zawarcia umowy serwisowej.

Wszystkie urządzenia są objęte gwarancją i dostarczane z kompletem dokumentacji technicznej oraz certyfikatami. Broinstal prowadzi również doradztwo w zakresie doboru rozwiązań pod kątem możliwych dotacji lub ulg podatkowych związanych z poprawą efektywności energetycznej.

Monitoring, raportowanie i obsługa po montażu

Po zakończeniu instalacji Broinstal zapewnia pełne wsparcie techniczne oraz monitoring działania systemu kompensacji. Klienci mogą liczyć nie tylko na serwis w przypadku awarii, ale również na cykliczną analizę efektywności działania układu.

Monitoring opiera się na kilku komponentach:

• Lokalny analizator parametrów sieci – zainstalowany w szafie kompensacyjnej, rejestruje w czasie rzeczywistym wartości napięcia, prądu, cosφ, poziom harmonicznych i inne istotne dane.
• System alarmowy – automatyczne powiadomienia o przekroczeniach napięcia, uszkodzeniach kondensatorów, przegrzaniu szafy czy braku kompensacji.
• Zdalny dostęp – możliwość połączenia przez sieć LAN lub GSM z poziomu komputera lub aplikacji mobilnej. Umożliwia to zdalną diagnostykę, aktualizację ustawień oraz zdalny reset układu.
• Raporty miesięczne i kwartalne – Broinstal może dostarczać zestawienia efektywności działania urządzenia, w tym porównanie parametrów sprzed i po wdrożeniu, analizę oszczędności oraz rekomendacje optymalizacyjne.

W ramach obsługi posprzedażowej możliwa jest również:

• korekta nastaw regulatora w przypadku zmiany profilu zużycia,
• wymiana lub rozbudowa stopni kondensatorów/dławików,
• weryfikacja działania układu po awarii w sieci energetycznej (np. po przepięciu, zwarciu lub zmianie mocy zamówionej).

Dzięki tym usługom klienci Broinstal mają pewność, że ich instalacja działa prawidłowo i dostosowuje się do zmieniających się warunków produkcyjnych i energetycznych.

Dodatkowe usługi – kompensacja pojemnościowa, audyty, PV

Oferta Broinstal nie ogranicza się jedynie do kompensacji mocy biernej indukcyjnej – firma świadczy także szereg usług uzupełniających, które rozszerzają zakres wsparcia energetycznego dla zakładów przemysłowych.

1. Kompensacja mocy biernej pojemnościowej (Qc)
   W sytuacjach, gdy zakład generuje nadmiar pojemności (np. w wyniku przewymiarowanej kompensacji, długich linii kablowych, instalacji PV), Broinstal projektuje i montuje dławiki kompensacyjne, których zadaniem jest przywrócenie bilansu energetycznego. Tego typu rozwiązania są niezbędne, gdy pojawiają się opłaty za Qc – które są coraz częściej rozliczane przez OSD.
2. Audyty efektywności energetycznej
   Firma wykonuje kompleksowe przeglądy energetyczne, w tym:
   • analizę energochłonności urządzeń,
   • ocenę pracy transformatorów i linii kablowych,
   • rekomendacje dotyczące modernizacji rozdzielnic,
   • propozycje działań prowadzących do zmniejszenia strat przesyłowych.
3. Audyty mogą być wykorzystywane jako dokumentacja pomocna przy ubieganiu się o dofinansowania z programów modernizacji energetycznej lub w procesie certyfikacji ISO 50001.
4. Integracja z instalacjami fotowoltaicznymi (PV)
   Broinstal wspiera zakłady w analizie wpływu PV na sieć wewnętrzną i oferuje dopasowanie kompensacji do zmiennego profilu produkcji energii. Możliwe jest np. zintegrowanie kompensacji z systemem SCADA lub BMS, w taki sposób, aby układ automatycznie bilansował Q+ i Q− w czasie rzeczywistym.

Dzięki tym dodatkowym usługom Broinstal staje się partnerem strategicznym w zakresie zarządzania energią – nie tylko eliminując koszty, ale też budując długofalową odporność energetyczną przedsiębiorstwa.

FAQ – najczęściej zadawane pytania

Czy każda firma musi kompensować moc bierną?

Nie każda firma, ale każda, która przekracza limity mocy biernej określone w taryfie OSD, musi liczyć się z dodatkowymi opłatami. Obowiązek kompensacji pojawia się przede wszystkim w zakładach z dużym udziałem urządzeń indukcyjnych (silniki, transformatory, piece). Dla takich obiektów kompensacja to nie wybór, a konieczność – pozwala uniknąć kar finansowych i poprawić parametry sieci.

Jak sprawdzić, czy płacę za moc bierną?

Najprostszym sposobem jest przeanalizowanie faktury za energię elektryczną. Jeśli widnieje tam pozycja „energia bierna indukcyjna” lub „opłata za Q+”, oznacza to, że zakład przekroczył dopuszczalny poziom mocy biernej. Dodatkowo warto sprawdzić współczynnik mocy (cosφ) – jeśli jest niższy niż 0,90, prawdopodobnie występuje konieczność kompensacji.

Co to jest współczynnik mocy cosφ i jak wpływa na koszty?

Cosφ to miara efektywności energetycznej – pokazuje, jaka część pobranej mocy jest przekształcana w pracę użyteczną. Im niższy cosφ, tym większy udział mocy biernej, a tym samym wyższe opłaty. Optymalny poziom to ≥ 0,95. Przykładowo, różnica między cosφ = 0,83 a 0,97 może oznaczać nawet kilka tysięcy złotych miesięcznie różnicy w rachunkach.

Czy kompensacja mocy biernej wpływa na pracę maszyn?

Tak, ale pozytywnie – poprawia jakość zasilania, stabilizuje napięcie i odciąża instalację. W efekcie maszyny pracują stabilniej, rzadziej się zatrzymują, a układy automatyki są mniej podatne na zakłócenia. W wielu zakładach po wdrożeniu kompensacji spada liczba awarii oraz restartów sterowników PLC.

Ile trwa montaż systemu kompensacji?

Typowy montaż baterii kondensatorów lub dławików trwa od 1 do 3 dni roboczych, w zależności od skali inwestycji i lokalizacji urządzeń. W wielu przypadkach instalację można przeprowadzić bez przerywania produkcji. Broinstal realizuje większość wdrożeń w trybie ciągłym, minimalizując przestoje.

Czy można kompensować moc bierną pochodzącą z PV?

Tak, szczególnie gdy instalacja fotowoltaiczna generuje nadmiar mocy biernej pojemnościowej (Qc). W takim przypadku konieczne jest zastosowanie dławików kompensacyjnych lub układów dynamicznych. Broinstal projektuje układy zdolne do pracy z PV, z uwzględnieniem bilansowania mocy w czasie rzeczywistym.

Jakie są najczęstsze błędy przy doborze kompensacji?

Najczęstsze błędy to: brak analizy profilu zużycia, pominięcie obecności harmonicznych, przewymiarowanie urządzeń lub zbyt mała elastyczność układu. Takie błędy skutkują niedostateczną kompensacją lub dodatkowymi kosztami za moc bierną pojemnościową. Dlatego dobór powinien być zawsze poprzedzony audytem technicznym.

Co jeśli po kompensacji nadal płacę za moc bierną?

Może to oznaczać niedobór mocy kompensacyjnej, błędne nastawy regulatora lub zmianę profilu zużycia w zakładzie. W takich przypadkach zalecana jest ponowna kalibracja urządzeń lub rozbudowa systemu. Broinstal oferuje zdalny monitoring i możliwość korekty nastaw bez konieczności wizyty technika.

Czy system kompensacji wymaga serwisowania?

Tak, zaleca się przegląd techniczny przynajmniej raz w roku. Serwis obejmuje kontrolę kondensatorów, stanu dławików, połączeń elektrycznych, pracy regulatora i wentylacji. Regularne przeglądy minimalizują ryzyko awarii i wydłużają żywotność urządzeń. Broinstal oferuje serwis w formie umowy rocznej.

Czy Broinstal pomaga w uzyskaniu dotacji na modernizację?

Tak, firma wspiera klientów w zakresie dokumentacji technicznej niezbędnej do aplikowania o dotacje i ulgi podatkowe związane z poprawą efektywności energetycznej. Możliwe jest również uwzględnienie systemu kompensacji w programach transformacji energetycznej, np. w ramach audytów efektywności energetycznej.
